 | 재질:
- 아연합금(은색도장), S41C(아연도금)
특징:
-볼트부분이 기어로 되어있어 여러위치에서 조임을 할 수 있습니다.
-몸체가 아연합금으로 되어있어 내마모성, 윤활성, 내약품성, 내유성이 뛰어납니다.

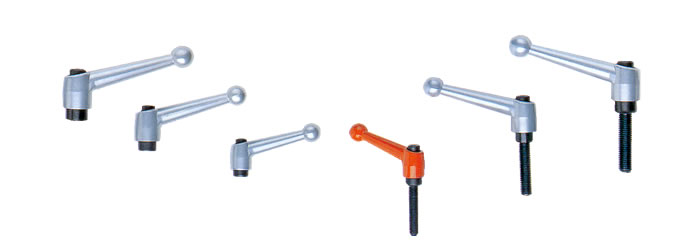

-CLB-C:크램프레버 볼트 원형
-CLN-C:크램프레버 너트 원형 |

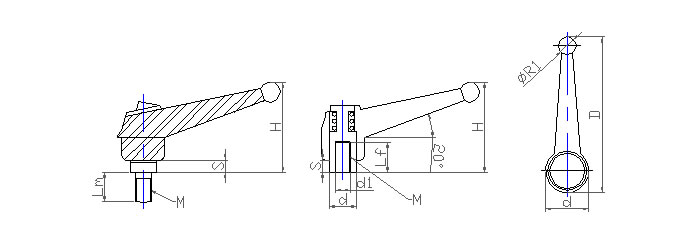

사 양(단위:mm)
| Number |
D |
H |
S |
Lm |
R1 |
| CLB-C4 |
50 |
32 |
4 |
15,20 |
11 |
| CLB-C5 |
50 |
32 |
4 |
15,20,25 |
11 |
| CLB-C6 |
50 |
32 |
4 |
20,30 |
11 |
| CLB-C8 |
75 |
40 |
6 |
20,30,40 |
16 |
| CLB-C10 |
93 |
54 |
9 |
25,35,40 |
17 |
| CLB-C12 |
107 |
57 |
11 |
30,50,60 |
19 |
| CLB-C14 |
107 |
57 |
11 |
30,50,60 |
19 |
| CLB-C16 |
107 |
57 |
11 |
30,50,60 |
19 |
사 양(단위:mm)-클램프 레버 너트형
| Number |
Lf |
d |
d1 |
M |
| CLN-C4 |
9 |
14 |
10 |
4*0.7 |
| CLN-C5 |
9 |
14 |
10 |
5*0.8 |
| CLN-C6 |
9 |
14 |
10 |
6*1.0 |
| CLN-C8 |
15 |
17 |
13 |
8*1.25 |
| CLN-C10 |
18 |
21 |
16 |
10*1.5 |
| CLN-C12 |
23 |
25 |
19 |
14*2.0 |
| CLN-C14 |
23 |
25 |
19 |
16*2.0 |
|
|
|
|
