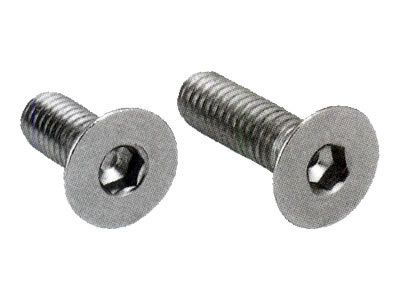

 | 재질 : Steel(SCM435) or SUS
표면처리 : 니켈도금(Ni), 아연도금(Zn), 무전해니켈
용도 : 프로파일 조립시 브라켓트 조립시 사용. | 표준적용사이즈
| M6 |
6*10, 6*12, 6*15, 6*20 |

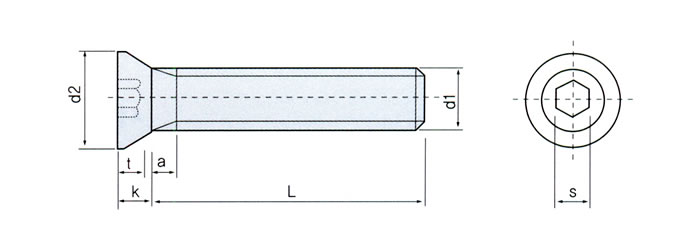

치수
| d1 |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
| d2 |
5.5 |
7.5 |
9.5 |
10.5 |
14 |
18 |
21 |
| k |
1.65 |
1.65 |
2.75 |
3.3 |
4.4 |
5.5 |
6.6 |
| s |
2 |
2 |
3 |
4 |
5 |
6 |
6 |
| t |
1.04 |
1.04 |
1.56 |
2.08 |
2.60 |
3.12 |
4.16 |
|
|
