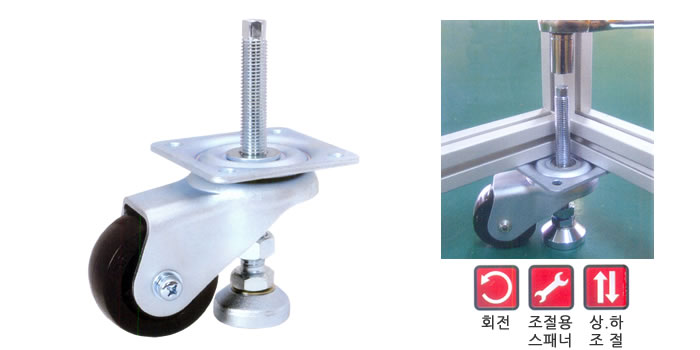

 | 특징 :
- 손쉬운 이동성, 고정성, 높낮이 조절 및 360° 회전 일체형.
- 큰폭의 높낮이 조절이 가능.
적용 : 프로파일 프레임, 자동화 설비, 반도체/디스플레이.
사양 :
- 개당허용하중 : 140~470kg/EA
- 4개 추천허용하중 : 400~1400kg/4EA
- 사용온도 : -10 ~ +60°C
- RoHS 대응 가능 |

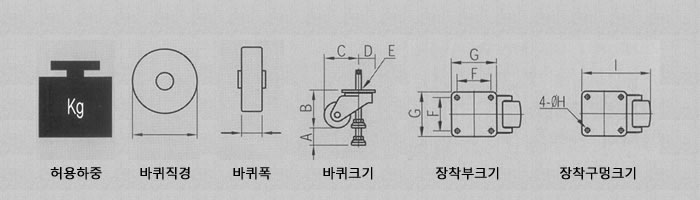

■ 치수
| MODEL |
자중
(kg) |
개당허용
하중(kg) |
4개허용
하중(kg) |
바퀴
직경 |
바퀴
폭 |
A |
B |
C |
D |
E |
F |
G |
H |
I |

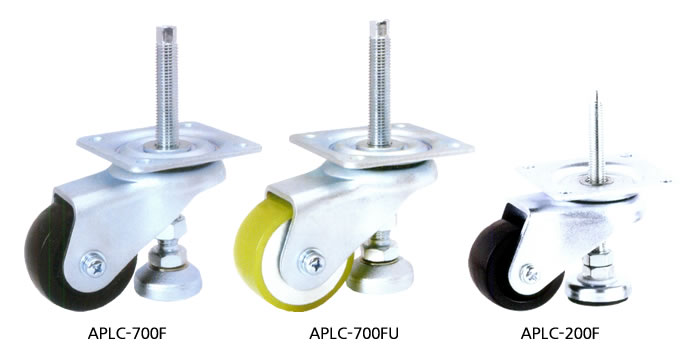

| APLC-200F |
0.56 |
140 |
400 |
50 |
26 |
50 |
72.5 |
73 |
36.5 |
M10*1.5 100L |
58 |
73 |
6.5 |
109.5 |
| APLC-700F(FU) |
1.52 |
470 |
1400 |
72 |
31 |
60 |
100 |
100 |
47.5 |
M16*2 150L |
70 |
95 |
9.5 |
147.5 |

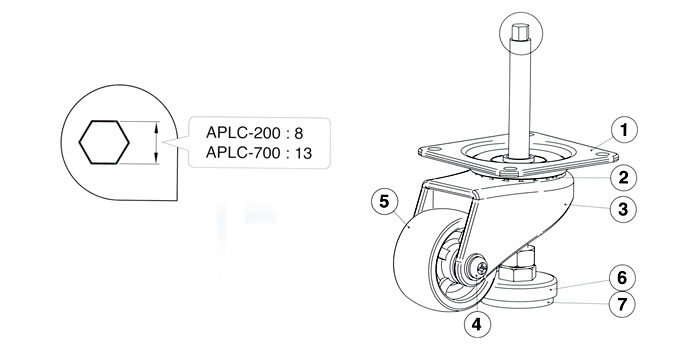

■ 재질
| MODEL/SPEC. |
①Top Plate |
②Ball |
③Frame |
| 재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
표면
처리 |
| APLC-200F |
SPC |
아연도금
Zn galvanized |
STB2 |
니켈 크롬도금
Ni-Cr |
SPC |
아연도금
Zn Galvanized |
| APLC-700F(FU) |
| MODEL/SPEC. |
④Pin |
⑤Wheel |
⑥Brake |
⑦Foot |
| 재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
표면
처리 |
| APLC-200F |
Swrch10A |
아연도금
Zn Galvanized |
Nylon6 |
검정색 |
SPC |
아연도금
Zn Galvanized |
NBR |
검정색 |
| APLC-700F(FU) |
SM45C |
|
|
선택사양 :
WHEEL : 폴리우레탄, 정전지방지형 폴리우레탄
FOOT : 하부 패드 우레탄 |
|
|
