 | 특징 :
1. 내마모성 우수, 내소착성 우수.
2. 마찰계수가 작아 적은 토오크로도 높낮이 조절이 가능.
3. 상대물에 맞춰서 가공함으로써 정밀한 가공이 가능.
4. 나사부 마모 및 파손시 부싱만 교체후 사용가능합니다.
5. 기타사양은 주문제작 가능합니다.
용도 : 공작기계, 자동화 설비, 전용기계, LCD장비. |

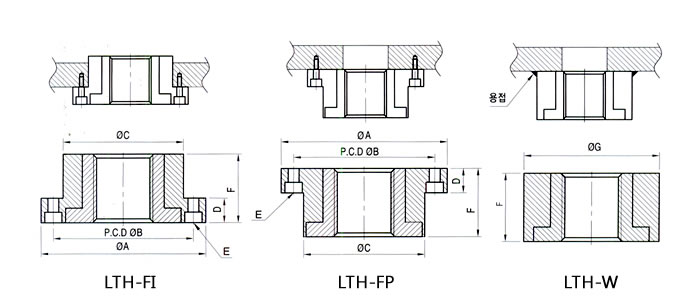

■ 치수
| MODEL |
규격 |
A |
B |
C |
D |
E |
F |
G |

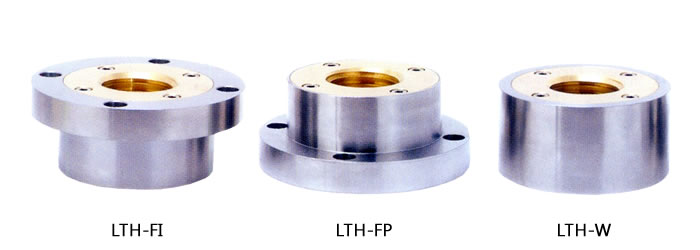

| LTH-42 |
Tr42*6P |
Ø147 |
Ø122 |
Ø102 |
25 |
4-M10 C Bore |
50 |
Ø117 |
| LTH-52 |
Tr52*7P |
Ø157 |
Ø132 |
Ø112 |
25 |
4-M10 C Bore |
60 |
Ø127 |
| LTH-60 |
Tr60*7P |
Ø167 |
Ø142 |
Ø122 |
25 |
6-M10 C Bore |
70 |
Ø137 |
■ 치수
| MODEL |
규격 |
A |
B |
C |
D |
E |
F |

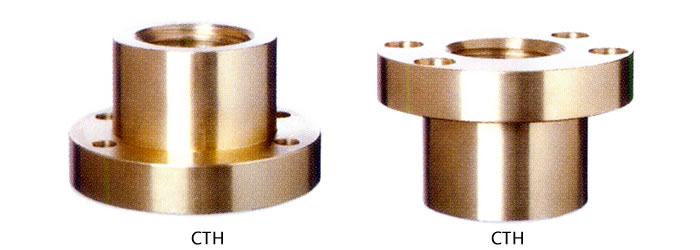

| CTH-42 |
Tr42*6P |
Ø97 |
Ø78 |
Ø63 |
15 |
4-M8 C Bore |
50 |
| CTH-52 |
Tr52*7P |
Ø107 |
Ø88 |
Ø73 |
15 |
4-M8 C Bore |
60 |
| CTH-60 |
Tr60*7P |
Ø117 |
Ø98 |
Ø83 |
15 |
4-M8 C Bore |
70 |
■ 재질
| |
부싱 |
부싱 하우징 |
| 재질 |
표면처리 |
재질 |
표면처리 |
| LTH |
황동(BS) |
- |
S45C & SUS304 |
백색아연도금 & 무전해 니켈도금 |
| CTH |
황동(BS) |
- |
- |
- |
| 선택사양 |
※ 부싱 하우징 재질 : SM45C, SUS304
※ 부싱 하우징 도금 사양 : 백색아연도금, 무전해, 니켈도금, 무도금 |
|
|
|
|
