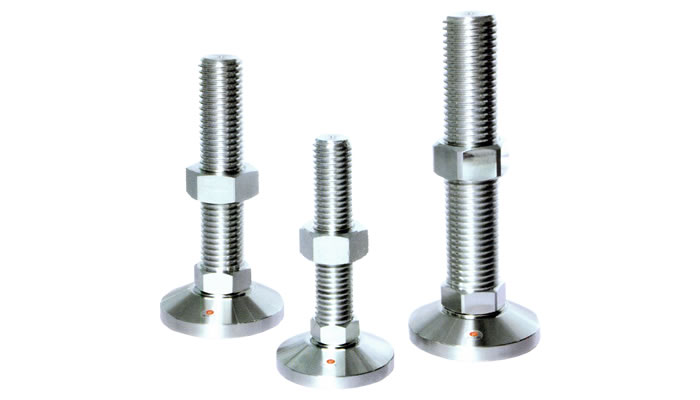

 | 특징 :
- 금속적 감촉으로 인한 수려한 외관.
- 내열성, 내마모성, 비오염성, 밀착성 우수.
- 높은 표면경도 Hv 400~500, 열처리시 Hv 900~1000까지 가능
용도 : 콘베어, 공작기계, 자동화설비
※ 기타특수사양은 주문제작함 | ■ 아이콘 범례
■ 사양

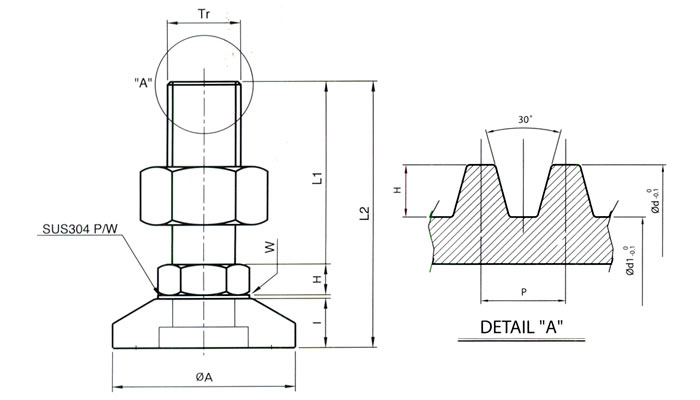

| MODEL |
DIMENSIONS(mm) |
MATERIALS |
허용하중
(Kg/4EA) |
표면처리 |
| L1 |
L2 |
H |
W |
I |
A |
Tr |
BOLT&NUT |
하부 |
| A-Tr-42 |
150 |
204 |
22 |
2 |
30 |
127 |
Tr42*6P |
S45C |
S45C |
12000 |
무전해
니켈도금
(E-Ni) |
| 200 |
254 |
| 250 |
304 |
| 300 |
354 |
| A-Tr-52 |
150 |
215 |
27 |
3 |
35 |
147 |
Tr52*7P |
16000 |
| 200 |
265 |
| 250 |
315 |
| 300 |
365 |
| A-Tr-60 |
150 |
215 |
27 |
3 |
35 |
147 |
Tr60*7P |
20000 |
| 200 |
265 |
| 250 |
315 |
| 300 |
365 |
| |
P |
d1 |
d |
H |
| Tr42*6P |
6 |
34.5 |
42 |
3.75 |
| Tr52*7P |
7 |
43.3 |
52 |
4.35 |
| Tr60*7P |
7 |
51.3 |
60 |
4.35 |
※ NOTE
1. d1 : 골지름
2. d : 외 경
3. H : 산높이 |
|
|
|
|
