삼립바퀴프로파일

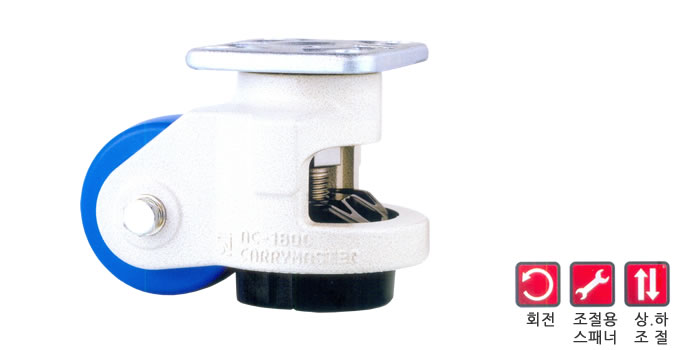

특징 :
- 손쉬운 이동성, 고정성, 높낮이 조절, 방진 및 360° 회전 일체형.

적용분야 :
- 통신장비, 반도체 제조장비, 전자부품 생산설비, 현상기, 실험장비, 이화학기기, 컴퓨터용 후레임, 제어반, 청정설비, 각종 가구류, 포장기계, 공작기계, 방직기, 인쇄기기, 각종 프레스, 각종 전용기, 기타 가변성 생산설비, AL프로파일 후레임 등.

사양 :
- 개당허용하중 : 35~1,000kg/EA
- 4개 추천허용하중 : 100~3,000kg/4EA
- 사용온도 : -10 ~ +60°C
- RoHS 대응 가능

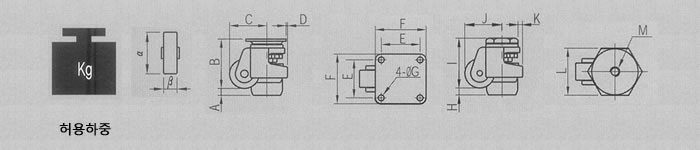

■ 치수

MODEL	자중 (kg)	개당허용하중 (kg)	4개허용하중 (kg)	α	β	A	B	C	D	E	F	G
AC-50F	0.38	35	100	42	18	10	72	53	2.5	42	55	6.5
AC-300F	0.76	170	500	50	22	10	83	61.5	0	58	73	6.5
AC-300F(Ø8.7)	0.76	170	500	50	22	10	83	61.5	0	58	73	8.7
AC-600F	1.38	340	1000	62	29	12	104	77	1	70	90	9.5
AC-1000F	1.82	540	1600	72	31	12	121	88	3.5	70	95	11
AC-1300F	2.04	670	2000	72	31	15	121	91	4	70	95	11
AC-1800F	3.5	1000	3000	92	54	15	130.5	116	11.5	70	100	13

MODEL	자중 (kg)	개당허용하중 (kg)	4개허용하중 (kg)	α	β	H	I	J	K	L	M
AC-50S	0.38	35	100	42	18	10	72	53	6.5	40	M8 TAP M12 by order
AC-300S	0.62	170	500	50	22	10	83	61.5	12.5	46	M12 TAP M16 by order
AC-600S	1.12	340	1000	62	29	12	102	77	11.5	65	M12 TAP M16 by order
AC-1000S	1.56	540	1600	72	31	12	120	88	16	70	M16 TAP
aAC-1300S	1.78	670	2000	72	31	15	121	91	15.3	70	M16 TAP

※ 상세치수는 CAD 도면을 참고 바랍니다.
※ [ ]치수는 주문사양 치수입니다.

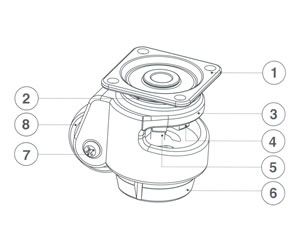

■ 재질

MODEL/SPEC.	①Top Plate		②Ball		③Frame		④Handle
	재질	표면 처리	재질	표면 처리	재질	표면 처리	재질	표면 처리
AC-50F	SPC & SM45C	아연도금 / Zn Gavanized	STB2	니켈크롬도금 / Ni-Cr	알루미늄 다이캐스팅 ALDC12	Ivory / Power Coated	Nylon6	적색 Red
AC-50S
AC-300F
AC-300F Ø8.7
AC-300S
AC-600F
AC-600S
AC-1000F
AC-1000S
AC-1300F
AC-1300S
AC-1800F

MODEL/SPEC.	⑤Leveler		⑥Foot		⑦Pin		⑧Wheel
	재질	표면 처리	재질	표면 처리	재질	표면 처리	재질	표면 처리
AC-50F	Swrch 10A	아연도금 / Zn Gavanized	NBR	검정색 Black	Swrch10A	아연도금 / Zn Gavanized	Nylon6	검정색 Black
AC-50S
AC-300F
AC-300F Ø8.7
AC-300S
AC-600F
AC-600S
AC-1000F
AC-1000S
AC-1300F	SM20C		알루미늄 다이캐스팅 ALDC12
AC-1300S
AC-1800F							MC Nylon	파란색 Blue

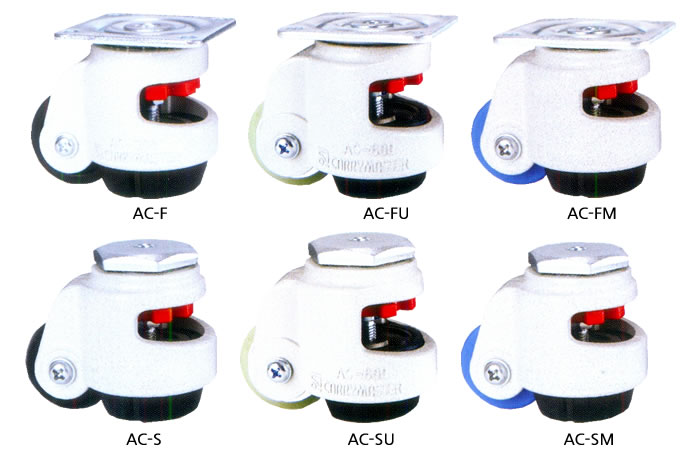

선택사양 :
Top Plate : F-Type : 단조품, FP-Type : 프레스품
WHEEL : 폴리우레탄, 정전지방지형 폴리우레탄, Mc Nylon
Foot : 절연고무(체적저항 10¹³ ~ 10¹⁵)
