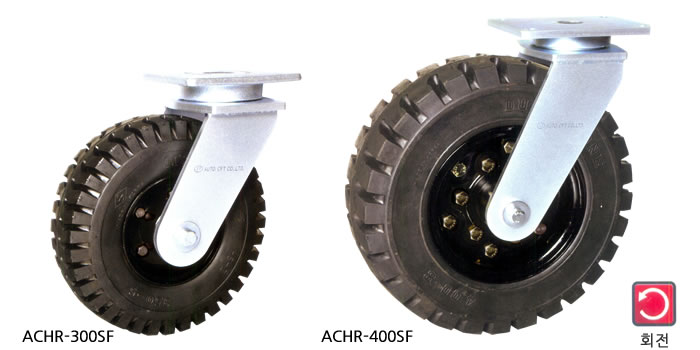

 | 특징 :
- 운송시설 및 제품을 보호하는 충격 및 진동 흡수.
- 구름성 우수, 오랜 수명.
용도 : 옥외용 운반대차(콘크맅, 아스팔트 등)
사양 :
- 개당허용하중 : 540~950kg/EA
- 4개 추천허용하중 :1620~2850kg/4EA
- RoHS 대응 가능
솔리드 타이어 규격 :
- 400 : 4.00 - 8/3.00 C2

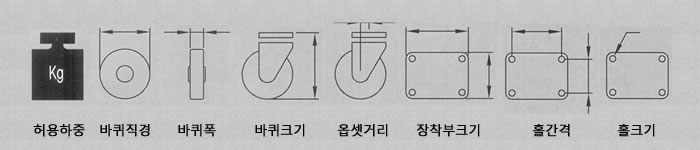

- 300 : 3.50 - 5/3.00 C2 | ■ 치수
| MODEL |
개당
하중 |
4개당
하중 |
개당
하중 |
4개당
하중 |
개당
하중 |
4개당
하중 |
바퀴
직경 |
바퀴
폭 |
바퀴
높이 |
옵셋
거리 |
장착부
크기 |
홀
간격 |
홀
크기 |
| 6km시 |
10km시 |
25km시 |
| ACHR-300SF |
500 |
1500 |
450 |
1350 |
350 |
1050 |
308 |
102 |
361 |
85 |
140*170 |
105*140 |
14 |
| ACHR-300SF |
500 |
1500 |
450 |
1350 |
350 |
1050 |
308 |
102 |
361 |
- |
160*170 |
105/115~140
(slot hole) |
14*24 |
| ACHR-400SF |
900 |
2700 |
800 |
2400 |
670 |
2010 |
416 |
104 |
463 |
100 |
140*170 |
105*140 |
14 |
| ACHR-400RF |
900 |
2700 |
800 |
2400 |
670 |
2010 |
416 |
104 |
463 |
- |
160*170 |
105/115~140
(slot hole) |
14*24 |

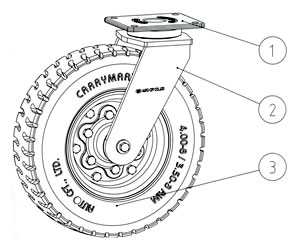

■ 재질
| MODEL |
①Top Plate |
②Frame |
③Wheel |
| 재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
표면처리 |
ACHR-300SF
ACHR-300RF |
S45C |
아연도금 |
S45C&SPHC |
아연도금 |
SPC/Rubber |
Powder Coated/Rubber |
ACHR-400SF
ACHR-400RF |
|
|
