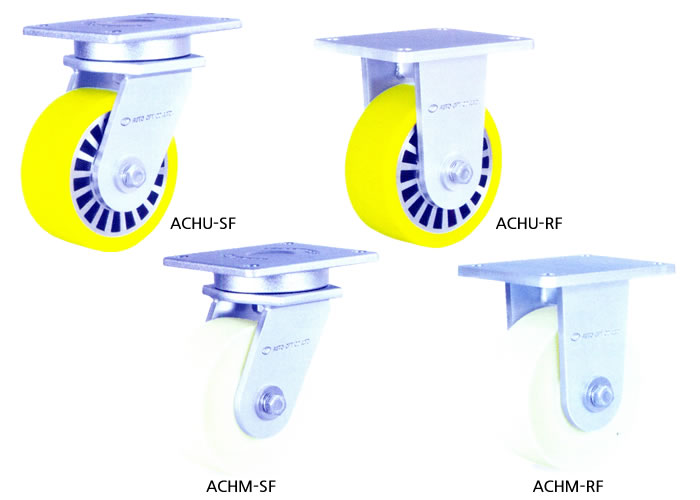

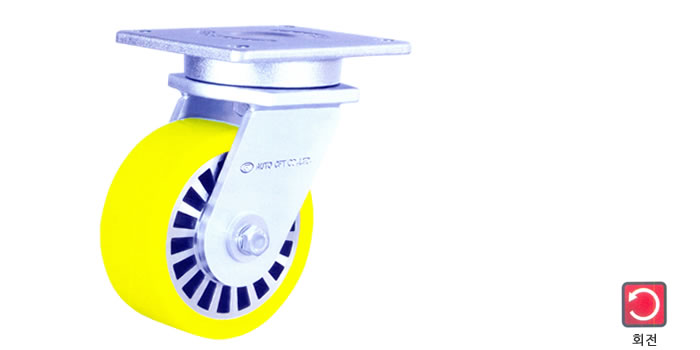

 | 특징 : 스러스트 테이퍼 베어링 적용으로 고하중에서도 구름성 및 선회력이 우수.
용도 : 반도체 제조장비, 전자부품 생산설비, 현상기, 실험장비, 이화학기기, 컴퓨터용 후레임, 의료기기.
사양 :
- 개당허용하중 : 670~2700kg/EA
- 4개 추천허용하중 : 500~1000kg/4EA
- 사용온도 : -10 ~ +60°C
- RoHS 대응 가능 |

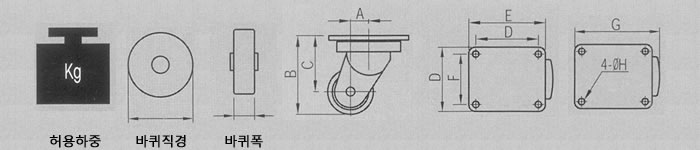

■ 치수
| MODEL |
자중
(kg) |
개당허용
하중(kg) |
4개허용
하중(kg) |
바퀴
직경 |
바퀴
폭 |
A |
B |
C |
D |
E |
F |
G |
H |
| ACHU, ACHUA-100 SF,RF |
7.3/5.0 |
670 |
2000 |
100 |
60 |
40 |
159 |
109 |
140 |
170 |
105 |
177.5 |
14 |
| ACHM-100 SF,RF |
7.1/4.9 |
1000 |
3000 |
| ACHU, ACHUA-125 SF,RF |
7.9/5.6 |
1000 |
3000 |
125 |
60 |
50 |
181 |
118.5 |
140 |
170 |
105 |
200 |
14 |
| ACHM-125 SF,RF |
7.6/5.3 |
1400 |
4000 |
| ACHU, ACHUA-150 SF,RF |
8.2/6.0 |
1400 |
4000 |
150 |
60 |
48 |
208 |
133 |
140 |
170 |
105 |
217.5 |
14 |
| ACHM-150 SF,RF |
8.0/5.8 |
2000 |
6000 |
| ACHU, ACHUA-200 SF,RF |
9.5/7.2 |
1700 |
5000 |
200 |
60 |
60 |
253 |
153 |
140 |
170 |
105 |
247.5 |
14 |
| ACHM-200 SF,RF |
9.2/6.9 |
2400 |
7000 |

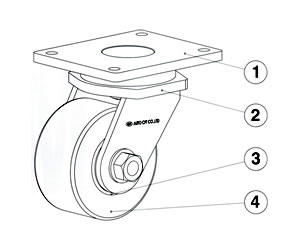

■ 재질
| MODEL/SPEC. |
①Top Plate |
②Frame |
③Wheel Core |
④Wheel |
| 재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
| ACHU, ACHUA-100 SF,RF |
SM45C |
아연도금 |
SM45C |
아연도금 |
알루미늄 |
알루미늄 |
Polyuerthane(Antistatic Polyurethane) |
| ACHM-100 SF,RF |
MC Nylon |
| ACHU, ACHUA-125 SF,RF |
Polyuerthane(Antistatic Polyurethane) |
| ACHM-125 SF,RF |
MC Nylon |
| ACHU, ACHUA-150 SF,RF |
Polyuerthane(Antistatic Polyurethane) |
| ACHM-150 SF,RF |
MC Nylon |
| ACHU, ACHUA-200 SF,RF |
Polyuerthane(Antistatic Polyurethane) |
| ACHM-200 SF,RF |
MC Nylon |
비고 : 폴리우레탄 코팅 경도 : Shore A 95±2
선택사양 : 정전기방지형 제이탄 코팅 체적저항 106~108Ωcm |
|
|
