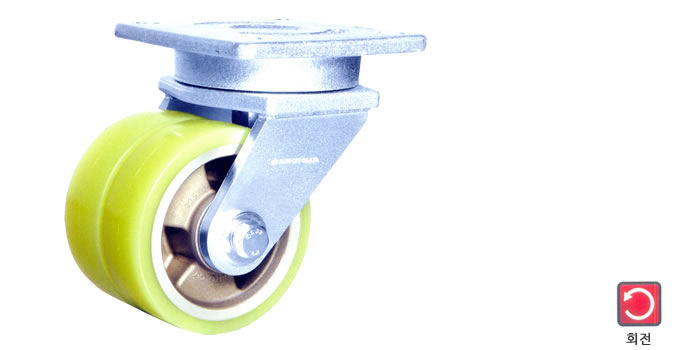

 | 특징 :
- 부착높이가 낮으면서 고하중에서 견디도록 설계되었습니다.
- TWIN WHEEL 적용으로 선회능력 및 회전능력이 우수합니다.
용도 :
- 높이의 제한이 있는 장비.
- 각종 기계 장비.
사양 :
- 개당허용하중 : 800~2300kg/EA
- 4개 추천허용하중 : 2400~6900kg/4EA
- 사용온도 : -10 ~ +60°C
- RoHS 대응 가능 |

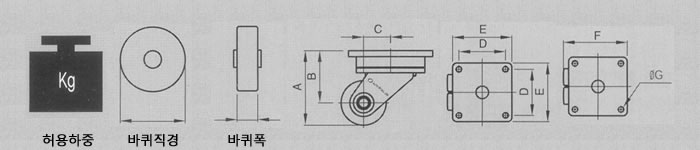

■ 치수
| MODEL |
자중
(kg) |
개당허용
하중(kg) |
4개허용
하중(kg) |
바퀴
직경 |
바퀴
폭 |
A |
B |
C |
D |
E |
F |
G |

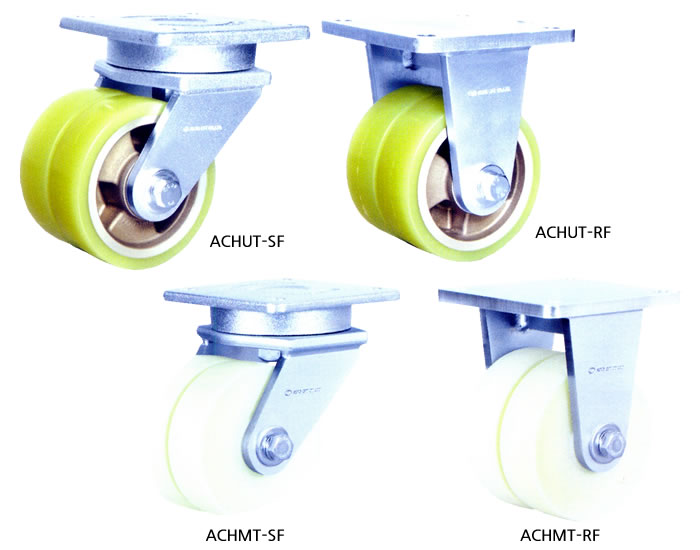

| ACHUT, ACHUTA-75 SF,RF |
6.9/3.8 |
800 |
2400 |
75 |
40*2 |
125 |
87.5 |
45 |
110 |
140 |
152.5 |
13 |
| ACHMT-75 SF,RF |
5.9/3.7 |
1700 |
5100 |
| ACHUT, ACHUTA-100 SF,RF |
6.6/4.4 |
1000 |
3000 |
100 |
40*2 |
150 |
100 |
50 |
110 |
140 |
170 |
13 |
| ACHMT-100 SF,RF |
6.3/4.1 |
2000 |
6000 |
| ACHUT, ACHUTA-125 SF,RF |
6.9/4.7 |
1200 |
3600 |
125 |
40*2 |
175 |
112.5 |
55 |
110 |
140 |
187.5 |
13 |
| ACHMT-125 SF,RF |
6.8/4.6 |
2300 |
6900 |

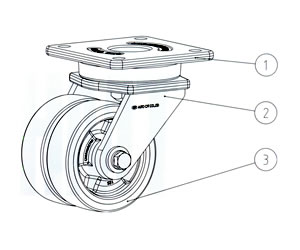

■ 재질
| MODEL/SPEC. |
①Top Plate |
②Frame |
④Wheel |
| 재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
| ACHUT, ACHUTA-75 SF,RF |
SM45C |
아연도금 |
SM45C |
아연도금 |
AL+폴리우레탄(정전기방지 폴리우레탄) |
| ACHMT-75 SF,RF |
MC Nylon |
| ACHUT, ACHUTA-100 SF,RF |
AL+폴리우레탄(정전기방지 폴리우레탄) |
| ACHMT-100 SF,RF |
MC Nylon |
| ACHUT, ACHUTA-125 SF,RF |
AL+폴리우레탄(정전기방지 폴리우레탄) |
| ACHMT-125 SF,RF |
MC Nylon |
비고 : 폴리우레탄 코팅 경도 : Shore A 95±2
선택사양 :
정전기방지형 폴리우레탄 코팅 체적저항 106~108Ωcm |
|
|
