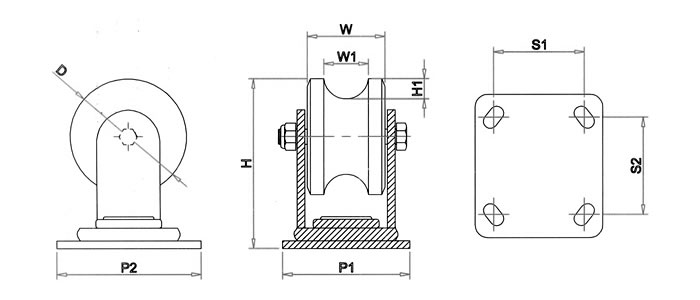

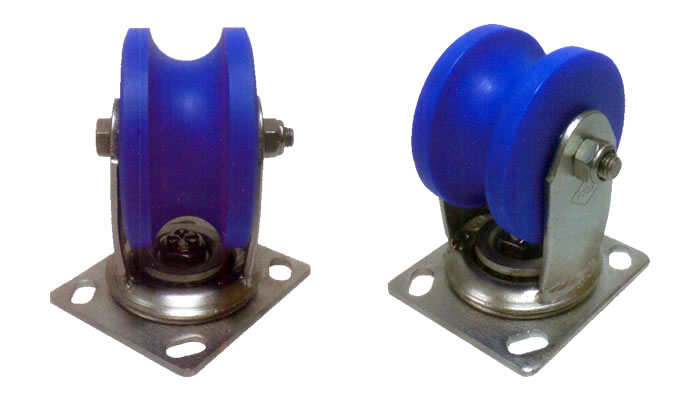

■ 규격표(염전바퀴 회전 SUS(스텐브라켓))
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W) |
홈깊이
(H2) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-42013 |
HC-SUSMCS 110-34 |
110 |
61 |
35 |
16 |
146 |
100-114 |
66/76-71/84 |
6201 SUS |
350 |
| HC-42024 |
HC-SUSMCS 92-34 |
92 |
61 |
35 |
16 |
135 |
100-114 |
66/76-71/84 |
6201 SUS |
350 |
| HC-42025 |
HC-SUSMCS 110-43 |
110 |
61 |
43 |
16 |
146 |
100-114 |
66/76-71/84 |
6201 SUS |
350 |
■ 규격표(염전바퀴 회전(스텐브라켓))
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W) |
홈깊이
(H2) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-42026 |
HC-MCS 110-34 |
110 |
61 |
35 |
16 |
146 |
100-114 |
66/76-71/84 |
6201 SUS |
350 |
| HC-42027 |
HC-MCS 92-34 |
92 |
61 |
35 |
16 |
135 |
100-114 |
66/76-71/84 |
6201 SUS |
350 |
| HC-42028 |
HC-MCS 110-43 |
110 |
61 |
43 |
16 |
146 |
100-114 |
66/76-71/84 |
6201 SUS |
350 |
| HC-42029 |
HC-MCS 92-43 |
92 |
61 |
43 |
16 |
135 |
100-114 |
66/76-71/84 |
6201 SUS |
350 |
■ 규격표(염전바퀴 MC로라만)
| 품번 |
상품명 |
홈폭
(W) |
홈깊이
(H2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-82042 |
HC-MC 110-34U |
61 |
16 |
S6201(별도) |
350 |
| HC-82043 |
HC-MC 92-34U |
61 |
16 |
S6201(별도) |
350 |
| HC-82044 |
HC-MC 110-43U |
61 |
16 |
S6201(별도) |
350 |
| HC-82045 |
HC-MC 92-43U |
61 |
16 |
S6201(별도) |
350 |
파이프 규격표
| 규격 A*B |
외경 KS(JIS) |
| 8*14 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/2 |
48.6 |
| 50*2 |
60.5 |
| 65*1-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
