 | 특징 : 구름성 및 선회성이 우수.
용도 : 반도체 제조장비, 전자부품 생산설비, 현상기, 실험장비, 이화학기기, 컴퓨터용 후레임, 의료기기.
사양 :
- 개당허용하중 : 400~800kg/EA
- 4개 추천허용하중 : 1200~2400kg/4EA
- 사용온도 : -10 ~ +60°C
- RoHS 대응 가능
- 아연도금 몸체는 주문사양입니다. |

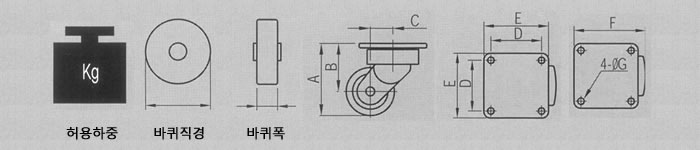

■ 치수
| MODEL |
자중
(kg) |
개당허용
하중(kg) |
4개허용
하중(kg) |
바퀴
직경 |
바퀴
폭 |
A |
B |
C |
D |
E |
F |
G |
| ACMU, ACMUA-75 SF,RF |
1.8/1.3 |
400 |
1200 |
75 |
40 |
113 |
75.5 |
70 |
70 |
95 |
120 |
11 |
| ACMM-75 SF,RF |
1.7/1.2 |
650 |
1950 |
| ACMU, ACMUA-100 SF,RF |
2.1/1.5 |
450 |
1350 |
100 |
40 |
137.5 |
87.5 |
70 |
70 |
95 |
137.5 |
11 |
| ACMM-100 SF,RF |
1.9/1.4 |
100 |
2100 |
| ACMU, ACMUA-125 SF,RF |
2.3/1.7 |
550 |
1650 |
125 |
40 |
160 |
97.5 |
70 |
70 |
95 |
160 |
11 |
| ACMM-125 SF,RF |
2.2/1.6 |
750 |
2250 |
| ACMU, ACMUA-150 SF,RF |
2.5/2.0 |
600 |
1800 |
150 |
40 |
185 |
110 |
50 |
70 |
95 |
172.5 |
11 |
| ACMM-150 SF,RF |
2.4/1.9 |
800 |
2400 |

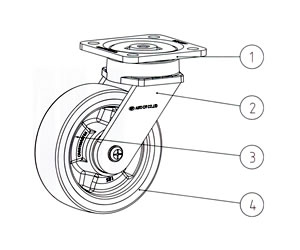

■ 재질
| MODEL/SPEC. |
①Top Plate |
②Frame |
③Wheel Core |
④Wheel |
| 재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
| ACMU, ACMUA-75 SF,RF |
SPC |
아연도금 |
SM45C |
아연도금 |
알루미늄
or
MC nylon |
|
폴리우레탄 |
| ACMM-75 SF,RF |
MC Nylon |
| ACMU, ACMUA-100 SF,RF |
폴리우레탄 |
| ACMM-100 SF,RF |
MC Nylon |
| ACMU, ACMUA-125 SF,RF |
폴리우레탄 |
| ACMM-125 SF,RF |
MC Nylon |
| ACMU, ACMUA-150 SF,RF |
폴리우레탄 |
| ACMM-150 SF,RF |
MC Nylon |
비고 : 폴리우레탄 코팅 경도 : Shore A 95±2
선택사양 : 정전기방지형 폴리우레탄 코팅 체적저항 106~108Ωcm |
|
|
