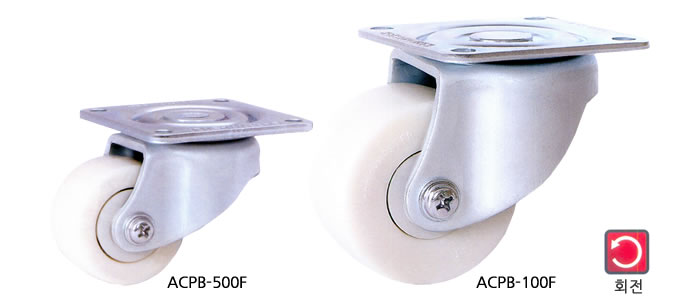

 | 특징 :
- 볼 베어링을 사용하여 회전성능 및 구름성이 우수합니다.
- 장시간 하중을 받더라도 휠에 변형발생이 없습니다.
- 휠커버 사용으로 오염발생이 적습니다.
용도 : 높이의 제한이 있는 기계장비.
- 개당허용하중 : 170~330kg/EA
- 4개 추천허용하중 : 500~1000kg/4EA
- 사용온도 : -10 ~ +60°C

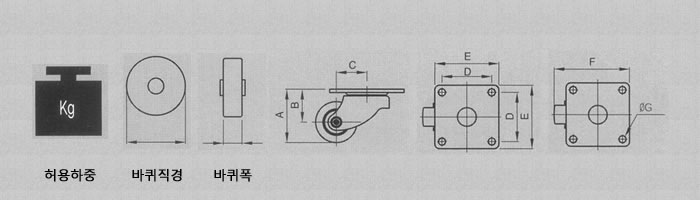

- RoHS 대응 가능 | ■ 치수
| MODEL |
자중
(kg) |
개당허용
하중(kg) |
4개허용
하중(kg) |
바퀴
직경 |
바퀴
폭 |
A |
B |
C |
D |
E |
F |
G |
| ACPB-500F |
0.5 |
170 |
500 |
50 |
26.5 |
65 |
40 |
37 |
58 |
73 |
98.5 |
7 |
| ACPB-1000F |
1.2 |
330 |
1000 |
75 |
43 |
100 |
62.5 |
40 |
70 |
90 |
122.5 |
9.5 |

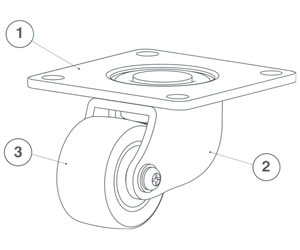

■ 재질
| MODEL/SPEC. |
①Top Plate |
②Frame |
③Wheel |
| 재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
표면
처리 |
| ACPB-500F |
SPC |
아연도금 |
SPC |
아연도금 |
아세탈
/
POM |
- |
| ACPB-1000F |
|
|
