 | 특징 :
- 42mm 홈폭 32A파이프용.(외경) 42.7mm
- 52mm 홈폭 40A파이프용.(외경) 48.6mm
- 57mm 홈폭 50A파이프용.(외경) 60.5mm
용도 : 고하중 파이프 또는 환봉을 레일으로 사용. |

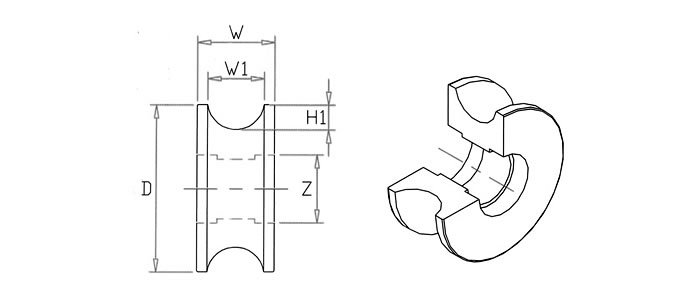

■ 규격표
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴두께
(W) |
홈폭
(W1) |
홈깊이
(H1) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-81053 |
HC-MUG 4"(42) |
100 |
70 |
44 |
16.5 |
6204 |
800 |
| HC-81054 |
HC-MUG 5"(42) |
130 |
59 |
43 |
20 |
6304/6205 |
1000 |
| HC-81055 |
HC-MUG 5"(52) |
130 |
70 |
52 |
19 |
6304/6205 |
1000 |
| HC-81144 |
HC-MUG 4"(52) |
100 |
70 |
52 |
16 |
6204 |
800 |
| HC-81145 |
HC-MUG 6"(62) |
150 |
70 |
57 |
20 |
6306 |
2000 |
| HC-81146 |
HC-MUG 8"(62) |
200 |
70 |
57 |
20 |
6306 |
2000 |
파이프 규격표
| 규격 A*B |
외경 KS(JIS) |
| 8*14 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/2 |
48.6 |
| 50*2 |
60.5 |
| 65*1-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
