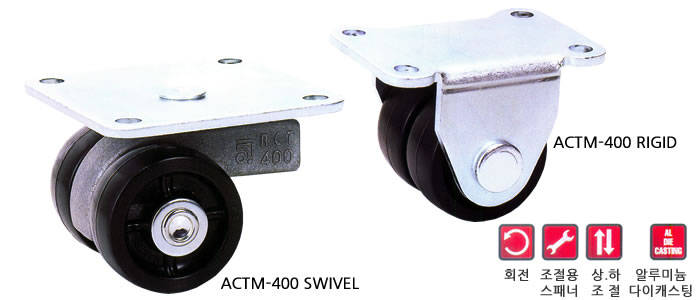

 | 특징 : 선회력 우수, 저상형
용도 : 금융기기, 통신장비.
사양 :
- 개당허용하중 : 140kg/EA
- 4개 추천허용하중 : 400kg/4EA
- 사용온도 : -10 ~ +60°C

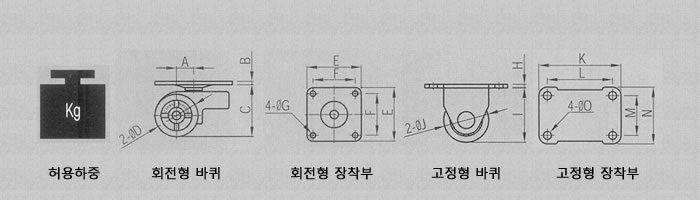

- RoHS 대응 가능 | ■ 치수
| MODEL |
자중
(kg) |
개당허용
하중(kg) |
4개허용
하중(kg) |
A |
B |
C |
D |
E |
F |
G |
| ACTM-400 SWIVEL |
0.52 |
140 |
400 |
20 |
4 |
61 |
50 |
90 |
70 |
9 |
| MODEL |
자중
(kg) |
개당허용
하중(kg) |
4개허용
하중(kg) |
H |
I |
J |
K |
L |
M |
N |
O |
| ACTM-400 RIGID |
0.4 |
140 |
400 |
4 |
4 |
50 |
92 |
92 |
45 |
64 |
9 |

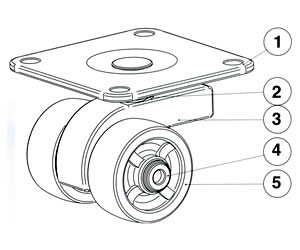

■ 재질
| MODEL/SPEC. |
①Top Plate |
②Shaft |
| 재질 |
표면
처리 |
재질 |
표면
처리 |
| ACTM-400 SWIVEL |
SPC |
아연도금 |
Swrch10A |
아연도금 |
| ACTM-400 RIGID |
|
|
|
|
| MODEL/SPEC. |
③Frame |
④Pin |
⑤Wheel |
| 재질 |
표면
처리 |
재질 |
표면
처리 |
재질 |
표면
처리 |
| ACTM-400 SWIVEL |
알루미늄
다이캐스팅 |
|
Swrch10A |
아연도금 |
Nylon6 |
검정색 |
| ACTM-400 RIGID |
SPC |
아연도금 |
|
|
