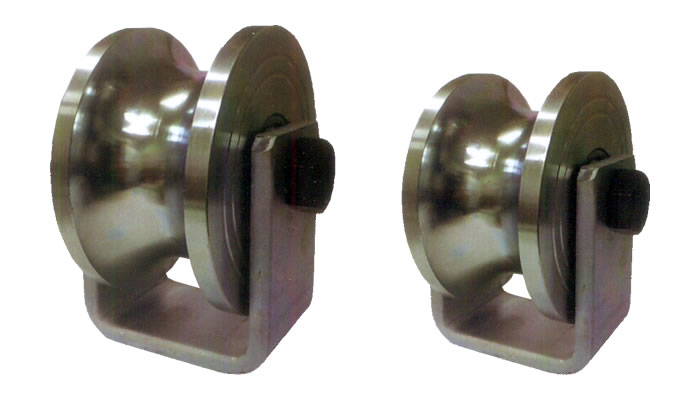

 | 특징 :
- 용접용으로 견고함.
- 레일은 파이프 또는 환봉을 사용. |

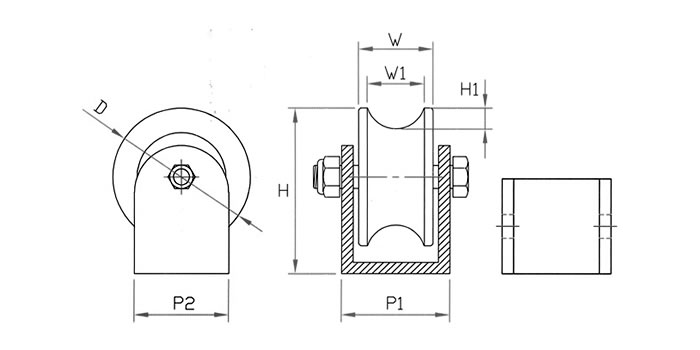

■ 규격표
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
삽입베어링
(Z) |
허용하중
(kg) |
브라켓
((T) |
| HC-51075 |
HC-MUGRR 4"(52) |
100 |
70 |
44 |
118 |
16.5 |
96-65 |
6204 |
800 |
9 |
| HC-51076 |
HC-MUGRR 4"(52) |
100 |
70 |
52 |
118 |
16.5 |
96-65 |
6204 |
800 |
9 |
| HC-51077 |
HC-MUGRR 5"(42) |
130 |
59 |
43 |
149 |
20 |
96-65 |
6204 |
1000 |
9 |
| HC-51078 |
HC-MUGRR 5"(52) |
130 |
70 |
51 |
149 |
19 |
96-65 |
6204 |
1000 |
9 |
| HC-51079 |
HC-MUGRR 6"(62) |
150 |
70 |
57 |
170 |
21 |
96-65 |
6204 |
1500 |
9 |
■ 규격표(단조 고하중 MUGRR 용접용 고정)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
삽입베어링
(Z) |
허용하중
(kg) |
브라켓
((T) |
| HC-51080 |
HC-MUGRR 4"(52) |
130 |
59 |
43 |
149 |
20 |
100-90 |
6304 |
1000 |
12 |
| HC-51081 |
HC-MUGRR 4"(52) |
130 |
70 |
52 |
149 |
19 |
100-90 |
6304 |
1000 |
12 |
| HC-51082 |
HC-MUGRR 5"(42) |
150 |
70 |
57 |
170 |
21 |
100-90 |
6306 |
2000 |
12 |
| HC-51083 |
HC-MUGRR 5"(52) |
200 |
70 |
57 |
220 |
21 |
100-90 |
6306 |
2500 |
12 |
파이프 규격표
| 규격 A*B |
외경 KS(JIS) |
| 8*14 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/2 |
48.6 |
| 50*2 |
60.5 |
| 65*1-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
