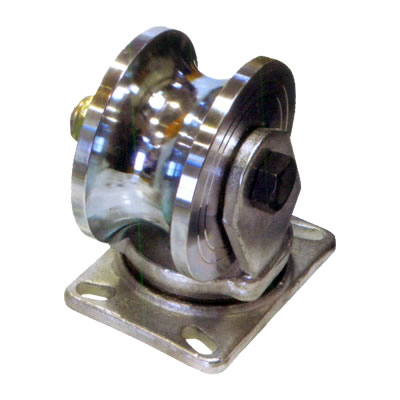

 | 특징 :
- 45C 단조부품(브라켓)
- 부식방지 아연도금
- 레일은 원형환봉 또는 원형 파이프 사용.
용도 :
- 회전을 요하는 곳.
- 고하중물 취급업체에 사용 적합.
- 42mm 32A(파이프 외경 42.7mm)용.
- 52mm 40A(파이프 외경 48.6mm)용.
- 62mm 50A(파이프 외경 60.5mm)용. |

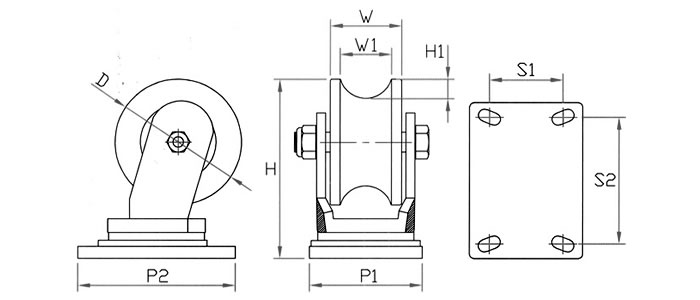

■ 규격표
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-51026 |
HC-MUGS 4"(42) |
100 |
70 |
42 |
142 |
16.5 |
114-159 |
74-129 |
6204 |
800 |
| HC-51027 |
HC-MUGS 5"(42) |
130 |
59 |
52 |
180 |
19 |
114-159 |
74-129 |
6304 |
1000 |
| HC-51028 |
HC-MUGS 5"(52) |
130 |
70 |
42 |
180 |
20 |
114-159 |
74-129 |
6304 |
1000 |
| HC-51072 |
HC-MUGS 4"(52) |
100 |
70 |
52 |
142 |
16.5 |
114-159 |
74-129 |
6204 |
800 |
| HC-51073 |
HC-MUGS 6"(62) |
150 |
70 |
57 |
187 |
21 |
114-159 |
74-129 |
6306 |
2000 |
| HC-51074 |
HC-MUGS 8"(62) |
200 |
70 |
57 |
255 |
21 |
114-159 |
74-129 |
6306 |
2000 |
파이프 규격표
| 규격 A*B |
외경 KS(JIS) |
| 8*14 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/2 |
48.6 |
| 50*2 |
60.5 |
| 65*1-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
