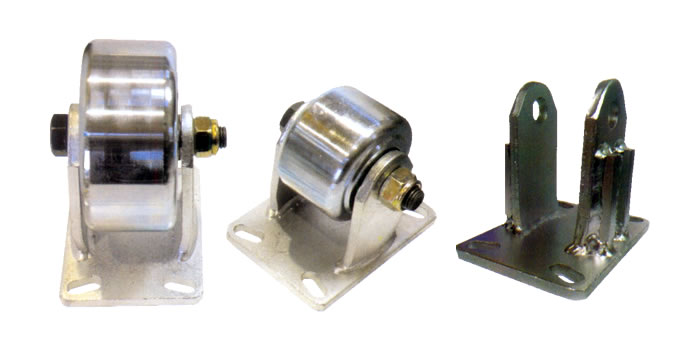

 | 단조 철 플레이트 고정 HC-HHR
올스텐 단조 철 플레이트 고정 HC-SHHR
특징 :
- 부식방지 아연도금.
- 강력한 용접 제품. |

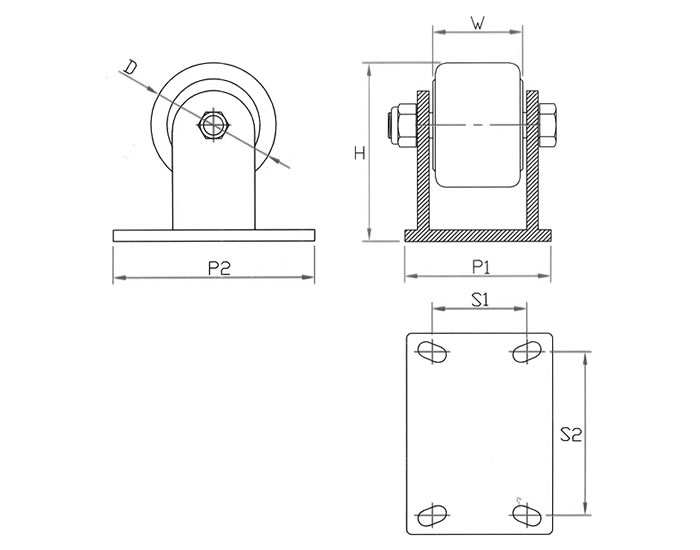

■ 규격표(단조 철 플레이트 고정 HC-HHR)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-51001 |
HC-HHR 4" |
100 |
70 |
142 |
114-159 |
74-129 |
12.5 |
6304/6306 |
1000/1500 |
| HC-51002 |
HC-HHR 6" |
150 |
70 |
187 |
114-159 |
74-129 |
12.5 |
6304/6306 |
1500/2000 |
| HC-51029 |
HC-HHR 5" |
128 |
70 |
156 |
114-159 |
74-129 |
12.5 |
홀 20.5 |
1200 |
■ 규격표(올스텐 단조 철 플레이트 고정 HC-SHHR)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-51030 |
HC-SHHR 4" |
100 |
68 |
119 |
114-159 |
74-129 |
12.5 |
S6304 |
1500 |
■ 규격표(보강 플레이트 고정)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
전체높이
(H) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-51031 |
HC-HHR 4"-4 |
100 |
70 |
142 |
114-159 |
74-129 |
12.5 |
KBC6304 |
1500 |
| HC-51032 |
HC-HHR 6"-6 |
150 |
70 |
187 |
114-159 |
74-129 |
12.5 |
KBC6304 |
2000 |
| HC-51033 |
HC-HHR 5"-6 |
128 |
70 |
156 |
114-159 |
74-129 |
12.5 |
KBC6304 |
1800 |
|
|
