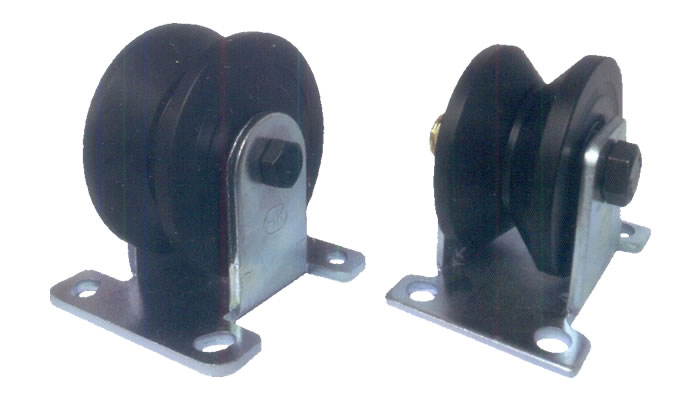

 | 특징 :
- 내열에 강함(160°C).
- 소음이 적은 POM소재.
- 내열작업장, 라인작업에 편리, V레일 또는 원형환봉, 원형파이프 사용. |

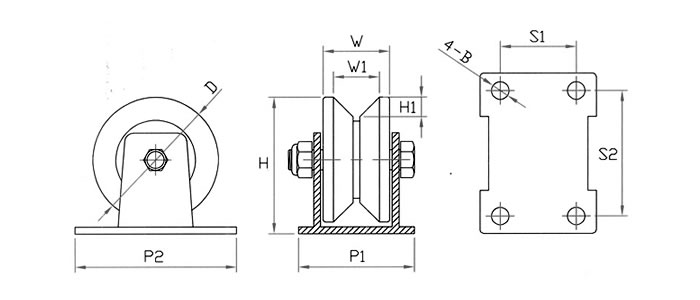

■ 규격표(스틸 브라켓 고정 HC-POMVR)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41076 |
HC-POMVR 2-1/2" |
65 |
34 |
22 |
77 |
10.5 |
48-80 |
31-65 |
8 |
6000 |
100 |
| HC-41077 |
HC-POMVR 3" |
75 |
39 |
27 |
84 |
13.5 |
67-95 |
46-75 |
10.5 |
6201 |
150 |
| HC-41078 |
HC-POMVR 4" |
100 |
44 |
31 |
114 |
15.5 |
100-114 |
73-83 |
10.5 |
6301 |
200 |
| HC-41159 |
HC-POMVR 1-1/2" |
40 |
26 |
18 |
55 |
8 |
39-67 |
25-53 |
7.5 |
608 |
80 |
| HC-41160 |
HC-POMVR 2" |
50 |
29 |
20 |
60 |
10 |
42-68 |
25-53 |
7.5 |
6000 |
100 |
■ 규격표(스틸 브라켓 고정 HC-SUSPOMVR)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41161 |
HC-SUSPOMVR 2-1/2" |
65 |
34 |
22 |
77 |
10.5 |
48-80 |
31-65 |
8 |
S6000 |
100 |
| HC-41162 |
HC-SUSPOMVR 3" |
75 |
39 |
27 |
84 |
13.5 |
67-95 |
46-75 |
10.5 |
S6201 |
150 |
| HC-41163 |
HC-SUSPOMVR 4" |
100 |
44 |
31 |
114 |
15.5 |
100-114 |
73-83 |
10.5 |
S6301 |
200 |
| HC-41164 |
HC-SUSPOMVR 1-1/2" |
40 |
26 |
18 |
55 |
8 |
39-67 |
25-53 |
7.5 |
S608 |
80 |
| HC-41165 |
HC-SUSPOMVR 2" |
50 |
29 |
20 |
60 |
10 |
42-68 |
25-53 |
7.5 |
S6000 |
100 |
| H*B |
t |
r1 |
r2 |
|
H*B |
t |
r1 |
r2 |
| 25*25 |
3 |
4 |
2 |
|
60*60 |
4 |
6.5 |
3 |
| 30*30 |
3 |
4 |
2 |
|
60*60 |
5 |
6.5 |
3 |
| 40*40 |
3 |
4.5 |
2 |
|
60*60 |
6 |
6.5 |
4.5 |
| 40*40 |
4 |
4.5 |
3 |
|
65*65 |
6 |
8.5 |
4 |
| 40*40 |
5 |
4.5 |
3 |
|
65*65 |
8 |
8.5 |
6 |
| 45*45 |
4 |
6.5 |
3 |
|
70*70 |
6 |
8.5 |
4 |
| 50*50 |
4 |
6.5 |
3 |
|
75*75 |
6 |
8.5 |
4 |
| 50*50 |
6 |
6.5 |
4.5 |
|
75*75 |
9 |
8.5 |
6 |
| |
|
|
|
|
75*75 |
12 |
8.5 |
6 |
|
|
