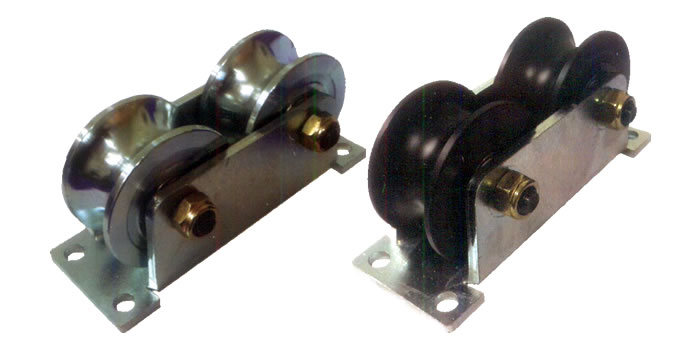

 | 철 U앵글 2륜 플레이트 고정 HC-WUR
나이론 POM U앵글 2륜 플레이트 고정 HC-POMWUR
특징 :
- 이륜 U앵글 바퀴로 흔들림이 없음.
- 각종 파이프 또는 환봉에 사용. |

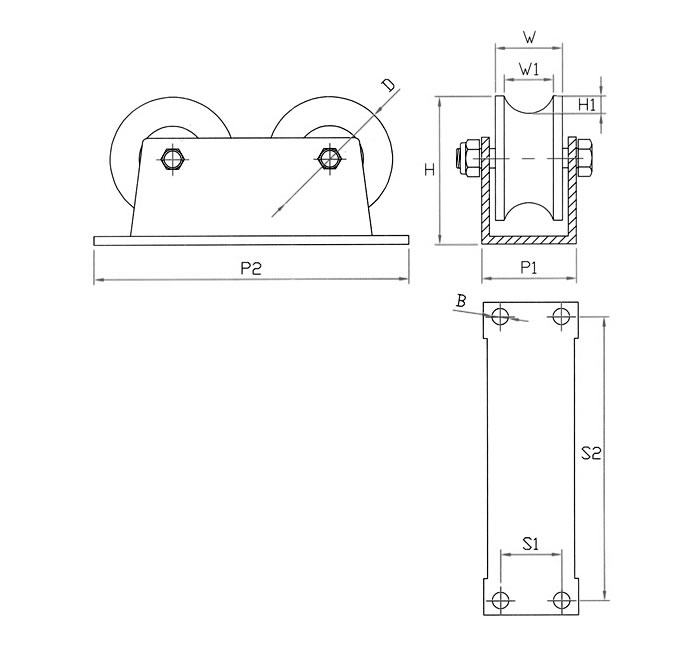

■ 규격표(철 U앵글 2륜)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41069 |
HC-WUR 1-1/2" |
40 |
26 |
18.5 |
47 |
8 |
34-114 |
21.5-100 |
6.5 |
608 |
100 |
| HC-41070 |
HC-WUR 2" |
50 |
29 |
21 |
60 |
5 |
42-136 |
25-122 |
7.5 |
6000 |
200 |
| HC-41071 |
HC-WUR 2-1/2" |
65 |
34 |
25 |
76 |
9.5 |
48-160 |
31-145 |
8.5 |
6000 |
300 |
| HC-41072 |
HC-WUR 3" |
75 |
39 |
30 |
82 |
12 |
65-179 |
44-159 |
10.5 |
6201 |
400 |
■ 규격표(나이론 POM U앵글 2륜)
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41148 |
HC-POMWUR 1-1/2" |
40 |
26 |
18.5 |
47 |
8 |
34-114 |
21.5-100 |
6.5 |
608 |
100 |
| HC-41149 |
HC-POMWUR 2" |
50 |
29 |
23.5 |
60 |
9 |
42-136 |
25-122 |
7.5 |
6000 |
200 |
| HC-41150 |
HC-POMWUR 2-1/2" |
65 |
34 |
25 |
76 |
9.5 |
48-160 |
31-145 |
8.5 |
6000 |
300 |
| HC-41151 |
HC-POMWUR 3" |
75 |
39 |
30 |
82 |
12 |
65-179 |
44-159 |
10.5 |
6201 |
400 |
파이프 규격표
| 규격 A*B |
외경 KS(JIS) |
| 8*14 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/2 |
48.6 |
| 50*2 |
60.5 |
| 65*1-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
