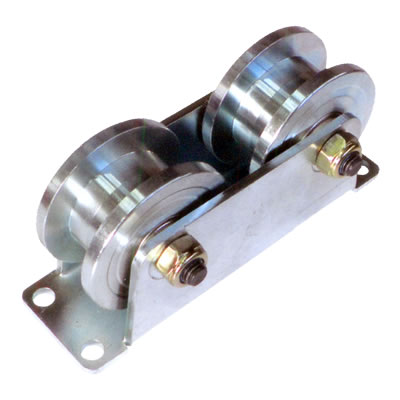

 | 특징 : 이륜 ㄷ로라로써 흔들림이 없음.
용도 : 각종 대차, 사각파이프, 사각봉에 사용. |

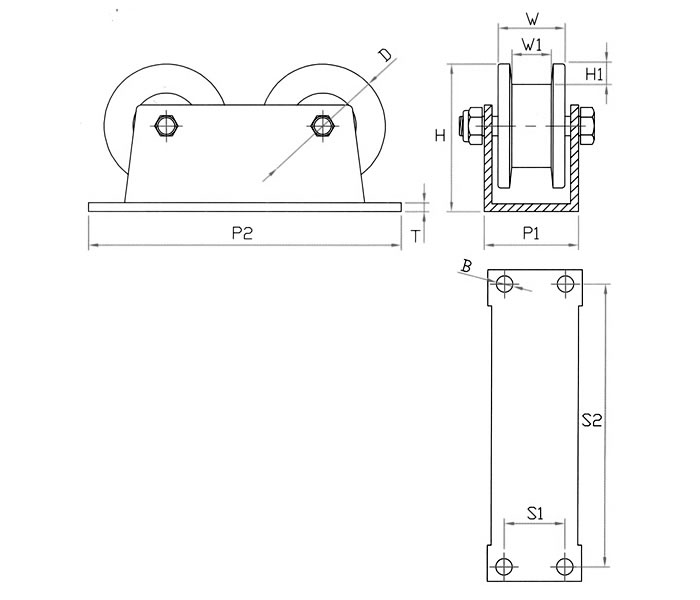

■ 규격표
| 품번 |
상품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41061 |
HC-WDR 1-1/2" |
40 |
26 |
10.5 |
47 |
7 |
34-114 |
21.5-100 |
6.5 |
608 |
100 |
| HC-41062 |
HC-WDR 2" |
50 |
29 |
15 |
60 |
7.5 |
42-136 |
25-122 |
7.5 |
6000 |
200 |
| HC-41063 |
HC-WDR 2-1/2" |
65 |
34 |
20 |
76 |
10.5 |
48-160 |
31-145 |
8.5 |
6000 |
300 |
| HC-41064 |
HC-WDR 3" |
75 |
40 |
23 |
82 |
8 |
65-179 |
44-159 |
10.5 |
6201 |
400 |
각관 규격표
| 변길이(m/m) |
두께(m/m) |
단위중량(kg/m) |
| 15*15 |
1.4 |
0.566 |
| 15*15 |
1.6 |
0.616 |
| 19*15 |
1.4 |
0.733 |
| 19*15 |
1.6 |
0.816 |
| 20*20 |
1.2 |
0.679 |
| 20*20 |
1.6 |
0.872 |
| 25*25 |
1.2 |
0.867 |
| 25*25 |
1.6 |
1.12 |
| 175*175 |
4.5 |
23.7 |
| 175*175 |
6.0 |
31.1 |
| 200*200 |
6.0 |
35.8 |
| 200*200 |
9.0 |
52.3 |
| 200*200 |
12.0 |
67.9 |
| 250*250 |
6.0 |
45.2 |
| 250*250 |
9.0 |
66.5 |
|
|
