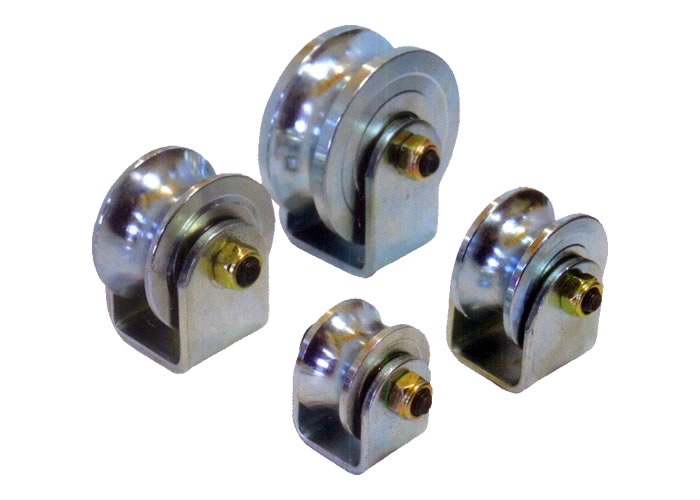

 | 특징 :
- 용접용으로 견고함.
- 레일은 파이프 또는 환봉을 사용. |

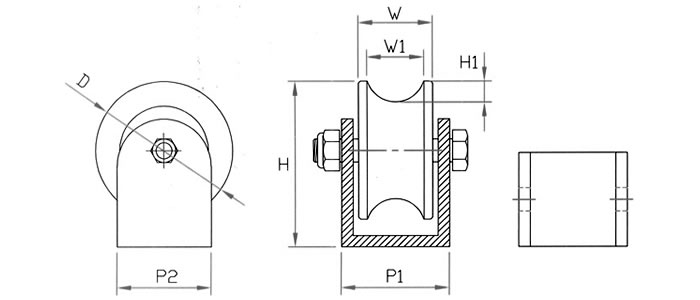

■ 규격표
| 품번 |
품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W)1 |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41045 |
HC-UR 2" |
50 |
29 |
22 |
60 |
5 |
42-38 |
6000 |
100 |
| HC-41046 |
HC-UR 2-1/2" |
65 |
34 |
25 |
77 |
9.5 |
46-50 |
6000 |
120 |
| HC-41047 |
HC-UR 3" |
75 |
39 |
30 |
89 |
12 |
57-50 |
6201 |
150 |
| HC-41148 |
HC-UR 4" |
100 |
44 |
28 |
109 |
11 |
65-50 |
6301 |
300 |
| HC-41149 |
HC-UR 4"(6204) |
100 |
44 |
28 |
118 |
11 |
67-65 |
6204 |
800 |
| HC-41130 |
HC-UR 50 |
50 |
29 |
23.5 |
60 |
9 |
42-38 |
6000 |
100 |
파이프 규격표
| 규격 A*B |
외경 KS(JIS) |
| 8*14 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/2 |
48.6 |
| 50*2 |
60.5 |
| 65*1-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
