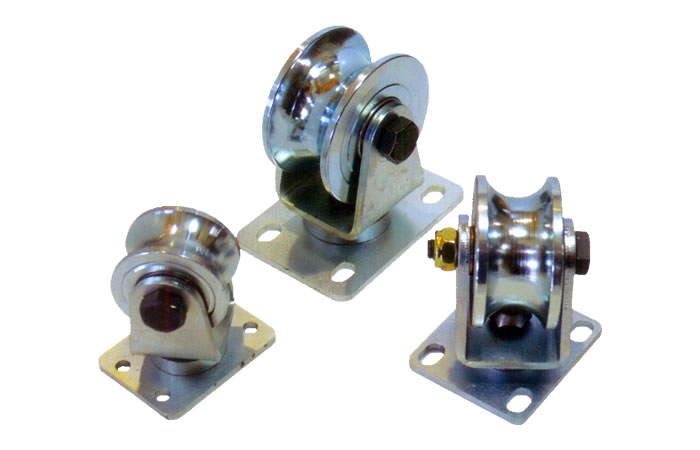

 | 특징 : 레일은 파이프 또는 환봉을 이용.
용도 :
- 곡선이 있는 곳에 사용.
- 접이식 도어에 사용. |

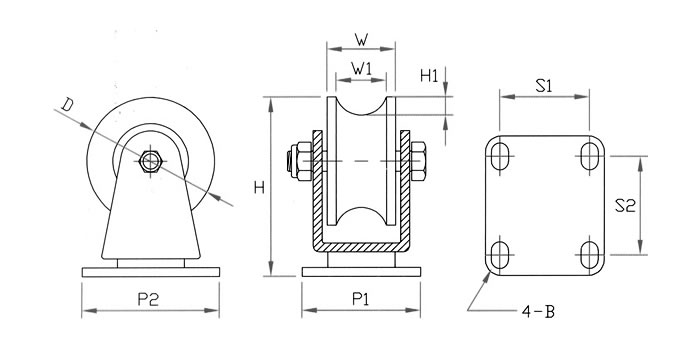

■ 규격표
| 품번 |
품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W)1 |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41039 |
HC-US 2" |
50 |
29 |
22 |
78 |
5 |
50-65 |
25-53 |
6.5 |
6000 |
100 |
| HC-41040 |
HC-US 2-1/2" |
65 |
34 |
24 |
91 |
9.5 |
59-69 |
45-50 |
8.5 |
6000 |
150 |
| HC-41041 |
HC-US 3" |
75 |
39 |
30 |
102 |
12 |
70-96 |
45-75 |
8.5 |
6201 |
200 |
| HC-41117 |
HC-US 4" |
100 |
44 |
28 |
139 |
11 |
100-114 |
81-84 |
11 |
6301 |
300 |
| HC-41118 |
HC-US 1-1/2" |
40 |
26 |
18.5 |
60 |
8 |
48-65 |
30-53 |
6.5 |
608 |
100 |
| HC-41119 |
HC-US 50 |
50 |
29 |
23.5 |
78 |
9 |
50-65 |
25-53 |
6.5 |
6000 |
100 |
파이프 규격표
| 규격 A*B |
외경 KS(JIS) |
| 8*14 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/2 |
48.6 |
| 50*2 |
60.5 |
| 65*1-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
