 | 특징 : 레일은 파이프 또는 환봉을 사용.
용도 : 각종 자바라 대문, 서랍장. |

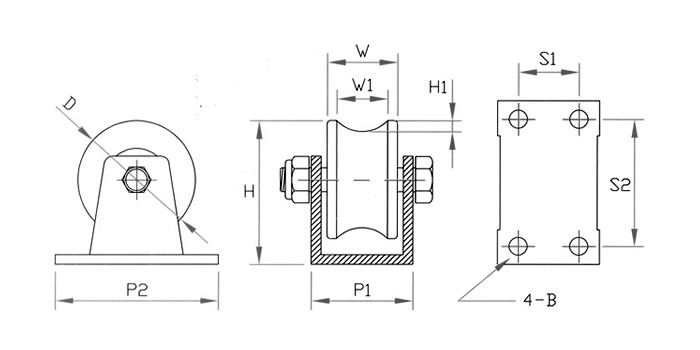

■ 규격표
| 품번 |
품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W)1 |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41034 |
HC-PUR 1-1/4" |
32 |
24.5 |
15.5 |
38 |
6 |
31-55 |
18-40 |
6.5 |
607 |
80 |
| HC-41035 |
HC-PUR 1-1/2" |
40 |
26 |
18.5 |
55 |
8 |
39-68 |
25-53 |
7.5 |
608 |
100 |
| HC-41036 |
HC-PUR 2" |
50 |
29 |
22 |
59 |
5 |
42-68 |
25-53 |
7.5 |
6000 |
100 |
| HC-41037 |
HC-PUR 2-1/2" |
65 |
34 |
25 |
77 |
9.5 |
48-80 |
31-65 |
8.5 |
6000 |
120 |
| HC-41038 |
HC-PUR 3" |
75 |
39 |
30 |
83 |
12 |
67-95 |
46-75 |
10.5 |
6201 |
150 |
| HC-41114 |
HC-PUR 4" |
100 |
44 |
28 |
114 |
11 |
100-114 |
73.5-83.5 |
10.5 |
6301 |
200 |
| HC-41115 |
HC-PUR 4"-4 |
100 |
44 |
28 |
14.3 |
11 |
114-159 |
74-129 |
12.5 |
6204 |
800 |
| HC-41116 |
HC-PUR 50 |
50 |
29 |
23.5 |
59 |
9 |
42-68 |
25-53 |
7.5 |
6000 |
100 |
파이프 규격표
| 규격 A*B |
외경 KS(JIS) |
| 8*14 |
13.8 |
| 10*3/8 |
17.3 |
| 15*1/2 |
21.7 |
| 20*3/4 |
27.2 |
| 25*1 |
34 |
| 32*1-1/4 |
42.7 |
| 40*1-1/2 |
48.6 |
| 50*2 |
60.5 |
| 65*1-1/2 |
76.3 |
| 80*3 |
89.1 |
| 90*3-1/2 |
101.6 |
| 100*4 |
114.3 |
|
|
