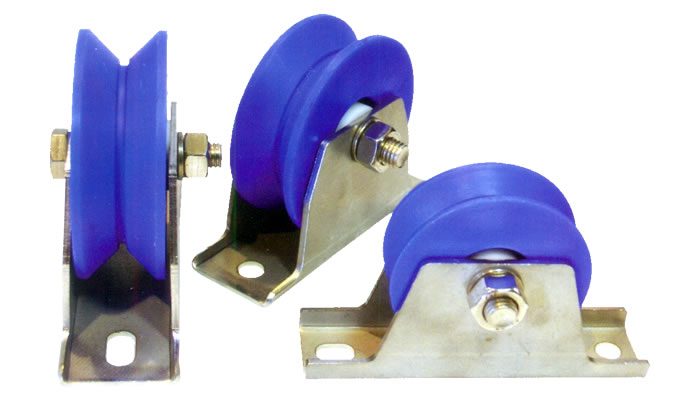

 | 특징 :
- 볼베어링 사용으로 구름성이 탁월함.
- 레일은 H빔 사용.
- 기계공장, 도장설비공장, 공장출입구 각종 창호. |

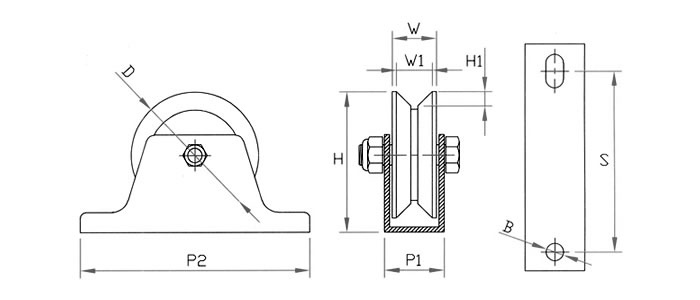

■ 규격표
| 품번 |
품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41029 |
HC-STS 2" |
50 |
19 |
19-14 |
56 |
5.5 |
29-110 |
83 |
10 |
S608 |
60 |
| HC-41030 |
HC-STS 2-1/2" |
60 |
20 |
20-15 |
65 |
6 |
29-120 |
95 |
10 |
S6000 |
60 |
| HC-41031 |
HC-STS 3" |
75 |
26 |
26-21 |
84 |
8.5 |
35-135 |
108 |
10 |
S6201 |
70 |
| HC-41032 |
HC-STS 3-1/2" |
90 |
32 |
32-25 |
100 |
10.5 |
43-126 |
90 |
10 |
S6203 |
100 |
| HC-41033 |
HC-STS 4" |
100 |
34 |
34-27 |
109 |
11.5 |
45-146 |
112 |
10 |
S6203 |
100 |
■ 규격표(STS V MC로라만)
| 품번 |
품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
홈깊이
(H1) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-81210 |
HC-STS 2" 로라만 |
50 |
19 |
19-14 |
5.5 |
S608 |
60 |
| HC-81211 |
HC-STS 2-1/2" 로라만 |
60 |
20 |
20-15 |
6 |
S6000 |
60 |
| HC-81212 |
HC-STS 3" 로라만 |
75 |
26 |
26-21 |
8.5 |
S6201 |
70 |
| HC-81213 |
HC-STS 3-1/2" 로라만 |
90 |
32 |
32-25 |
10.5 |
S6203 |
100 |
| HC-81214 |
HC-STS 4" 로라만 |
100 |
34 |
34-27 |
11.5 |
S6203 |
100 |
|
|
