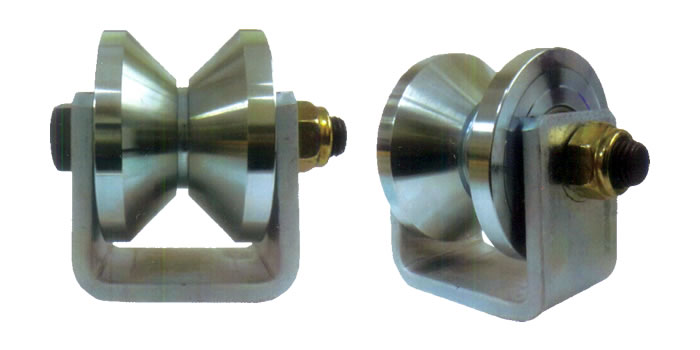

 | 특징 :
- 직선라인 설비용 V앵글용 운반대차 용접형.
- 견고함.
- KBC베어링 사용으로 하중 더 높일수 있음. |

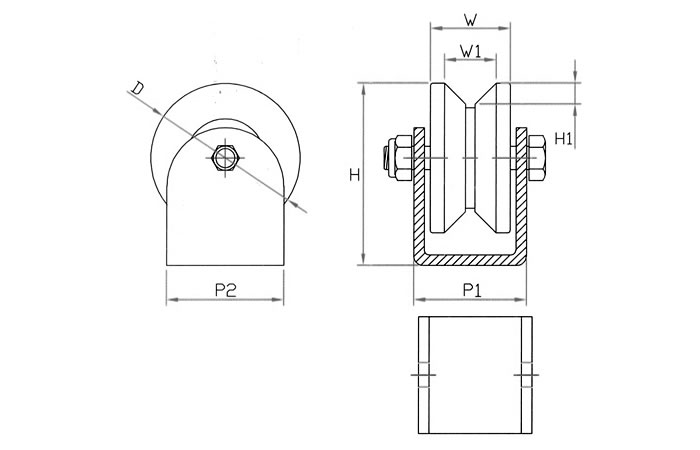

■ 규격표
| 품번 |
품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41092 |
HC-HVRR 4" |
98 |
70 |
48 |
118-9T |
24 |
96-65 |
6204 |
800 |
| HC-41093 |
HC-HVRR 5" |
128 |
70 |
50 |
149-9T |
25 |
96-65 |
6304 |
1000 |
| HC-41094 |
HC-HVRR 6" |
148 |
70 |
50 |
169-9T |
25 |
96-65 |
6304 |
1500 |
| HC-41095 |
HC-HVRR 6"-6 |
148 |
70 |
50 |
170-12T |
25 |
100-90 |
6306 |
2000 |
| HC-41096 |
HC-HVRR 8" |
198 |
70 |
50 |
219-9T |
25 |
96-65 |
6304 |
1800 |
| HC-41097 |
HC-HVRR 8"-8 |
198 |
70 |
50 |
220-12T |
25 |
100-90 |
6306 |
2500 |
| H*B |
t |
r1 |
r2 |
|
H*B |
t |
r1 |
r2 |
| 25*25 |
3 |
4 |
2 |
|
75*75 |
6 |
8.5 |
4 |
| 30*30 |
3 |
4 |
2 |
|
75*75 |
9 |
8.5 |
6 |
| 40*40 |
3 |
4.5 |
2 |
|
75*75 |
12 |
8.5 |
6 |
| 40*40 |
4 |
4.5 |
3 |
|
80*80 |
6 |
8.5 |
4 |
| 40*40 |
5 |
4.5 |
3 |
|
80*80 |
7 |
8.5 |
4 |
| 45*45 |
4 |
6.5 |
3 |
|
90*90 |
6 |
8.5 |
5 |
| 50*50 |
4 |
6.5 |
3 |
|
90*90 |
7 |
10 |
5 |
| 50*50 |
6 |
6.5 |
4.5 |
|
90*90 |
9 |
10 |
7 |
| 60*60 |
4 |
6.5 |
3 |
|
90*90 |
10 |
10 |
7 |
| 60*60 |
5 |
6.5 |
3 |
|
90*90 |
13 |
10 |
7 |
| 60*60 |
6 |
6.5 |
4.5 |
|
100*100 |
7 |
10 |
5 |
| 65*65 |
6 |
8.5 |
4 |
|
100*100 |
10 |
10 |
7 |
| 65*65 |
8 |
8.5 |
6 |
|
100*100 |
13 |
10 |
7 |
| 70*70 |
6 |
8.5 |
4 |
|
|
|
|
|
|
|
