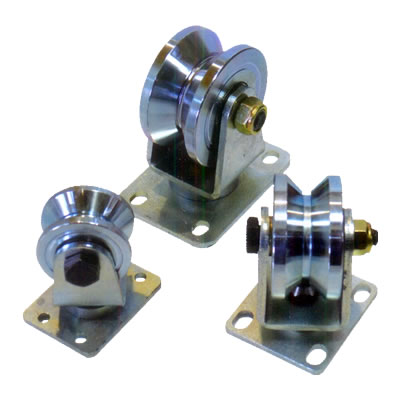

 | 특징 :
- 회전형으로 곡선 V앵글에서도 회전이 가능. |

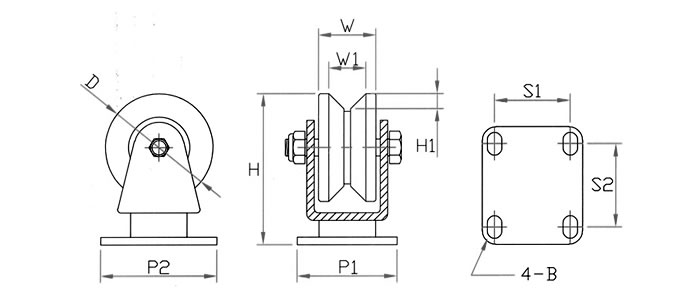

■ 규격표
| 품번 |
품명 |
바퀴외경
(D) |
바퀴폭
(W) |
홈폭
(W1) |
전체높이
(H) |
홈깊이
(H1) |
밑판넓이
(P1-P2) |
볼트간거리
(S1-S2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-41006 |
HC-VS 1-1/2" |
40 |
26 |
16 |
60 |
8 |
48-65 |
30-54 |
6.5 |
608 |
150 |
| HC-41007 |
HC-VS 2" |
50 |
29 |
20 |
78 |
10 |
50-65 |
25-53 |
6.5 |
6000 |
100 |
| HC-41008 |
HC-VS 2-1/2" |
65 |
34 |
22 |
91 |
10.5 |
59-69 |
45-50 |
8.5 |
6000 |
150 |
| HC-41009 |
HC-VS 3" |
75 |
39 |
27 |
102 |
13.5 |
70-96 |
45-70 |
8.5 |
6201 |
200 |
| H*B |
t |
r1 |
r2 |
|
H*B |
t |
r1 |
r2 |
| 25*25 |
3 |
4 |
2 |
|
60*60 |
4 |
6.5 |
3 |
| 30*30 |
3 |
4 |
2 |
|
60*60 |
5 |
6.5 |
3 |
| 40*40 |
3 |
4.5 |
2 |
|
60*60 |
6 |
6.5 |
4.5 |
| 40*40 |
4 |
4.5 |
3 |
|
65*65 |
6 |
8.5 |
4 |
| 40*40 |
5 |
4.5 |
3 |
|
65*65 |
8 |
8.5 |
6 |
| 45*45 |
4 |
6.5 |
3 |
|
|
|
|
|
| 50*50 |
4 |
6.5 |
3 |
|
|
|
|
|
| 50*50 |
6 |
6.5 |
4.5 |
|
|
|
|
|
|
|
