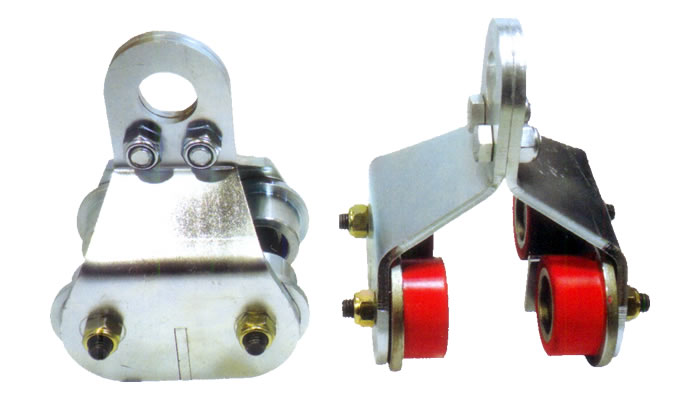

 | HC-H4/HC-UH4/HC-I4
특징 :
- 우레탄 코팅으로 저소음.
- 사륜으로 안정성, 이탈방지용.
용도 : 각종 작업장, 하역운송, 창고등 H빔에 매달아서 사용. |

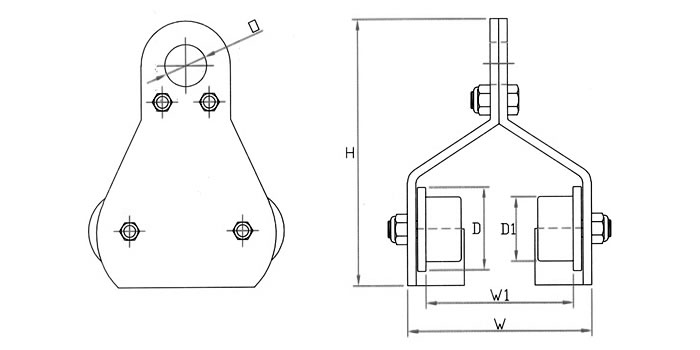

■ 규격표(H빔용)
| 품번 |
상품명 |
바퀴외경
(D-D1) |
전체폭
(W) |
바퀴사이폭
(W1) |
전체높이
(H) |
홀구멍
(D) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-21036 |
HC-H4 3" (철) |
60-46 |
105 |
80 |
190 |
28 |
12.5 |
6201 |
200 |
| HC-21037 |
HC-H4 4" (철) |
60-46 |
129 |
104 |
190 |
28 |
12.5 |
6201 |
200 |
| HC-21038 |
HC-UH4 3" (우레탄) |
69-56 |
105 |
78 |
190 |
28 |
12.5 |
6201 |
150 |
| HC-21039 |
HC-UH4 4" (우레탄) |
69-56 |
130 |
104 |
190 |
28 |
12.5 |
6201 |
150 |
■ 규격표(I빔용)
| 품번 |
상품명 |
바퀴외경
(D-D1) |
전체폭
(W) |
바퀴사이폭
(W1) |
전체높이
(H) |
홀구멍
(D) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-21058 |
HC-I4 3"-3 (철) |
60-48-42 |
105 |
80 |
190 |
28 |
12.5 |
6201 |
200 |
| HC-21059 |
HC-I4 4"-4 (철) |
60-48-42 |
130 |
104 |
190 |
28 |
12.5 |
6201 |
200 |
| H*B |
t1 |
t2 |
| 100*75 |
3.2 |
4.5 |
| 100*100 |
3.2 |
4.5 |
| 100*100 |
6.0 |
9.0 |
| 125*75 |
3.2 |
4.5 |
| 125*100 |
3.2 |
4.5 |
| 125*125 |
6.0 |
9.0 |
| 150*75 |
3.2 |
4.5 |
| 150*75 |
5.0 |
7.0 |
| 150*100 |
3.2 |
4.5 |
| 200*100 |
3.2 |
4.5 |
| 200*100 |
3.2 |
6.0 |
| 200*150 |
3.2 |
4.5 |
| H*B |
t1 |
t2 |
r1 |
r2 |
| 100*75 |
5 |
8 |
7 |
3.5 |
| 125*75 |
5.5 |
9.5 |
9 |
4.5 |
| 150*75 |
5.5 |
9.5 |
9 |
4.5 |
| 200*100 |
7 |
10 |
10 |
5 |
|
|
