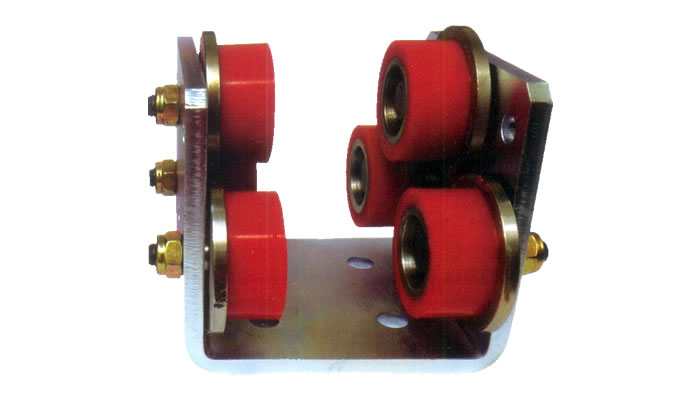

 | HC-HSU6
특징 :
- 3"~4" H빔 위에 올리거나 매달아 쓸수 있음.
- 우레탄 코팅으로 소음이 없음.
용도 :
- 무소음 요하는 라인 설비 또는 공장 출입구.
- 각종 창호.
- 천정용 6륜 트롤리 하부용(겸용조립).
- 바닥용 6륜 트로리 상부용(겸용조립) |

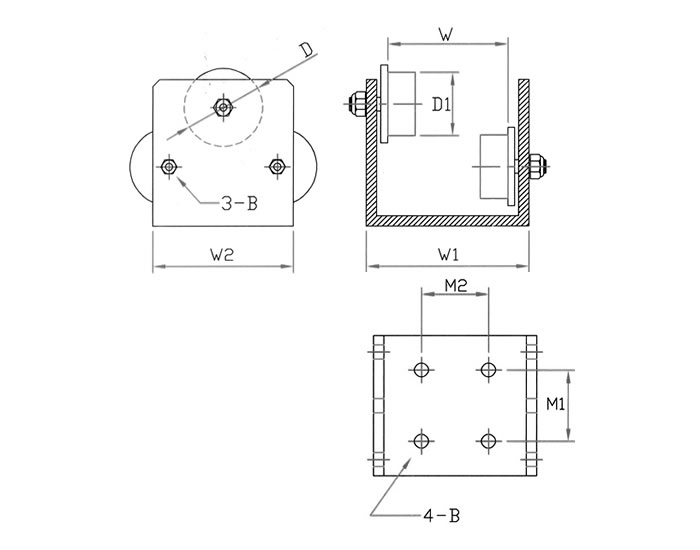

■ 규격표
| 품번 |
상품명 |
H빔용 |
바퀴외경
(D) |
바퀴외경
(D1) |
바퀴사이폭
(W) |
밑판전장
(W1-W2) |
전체높이
(H) |
홀간사이폭
(M1-M2) |
볼트홀
(B) |
삽입베어링
(Z) |
허용하중
(kg) |
| HC-21030 |
HC-HSU6 75 |
75 |
69 |
59 |
80 |
115-125 |
150 |
60(2홀) |
12.5 |
6201 |
200 |
| HC-21031 |
HC-HSU6 100 |
100 |
69 |
59 |
105 |
141-125 |
150 |
60(4홀) |
12.5 |
6201 |
200 |
| H*B |
t1 |
t2 |
| 100*75 |
3.2 |
4.5 |
| 100*100 |
3.2 |
4.5 |
| 100*100 |
6.0 |
9.0 |
| 125*75 |
3.2 |
4.5 |
| 125*100 |
3.2 |
4.5 |
| 125*125 |
6.0 |
9.0 |
| 150*75 |
3.2 |
4.5 |
| 150*75 |
5.0 |
7.0 |
| 150*100 |
3.2 |
4.5 |
| 200*100 |
3.2 |
4.5 |
| 200*100 |
3.2 |
6.0 |
|
|
