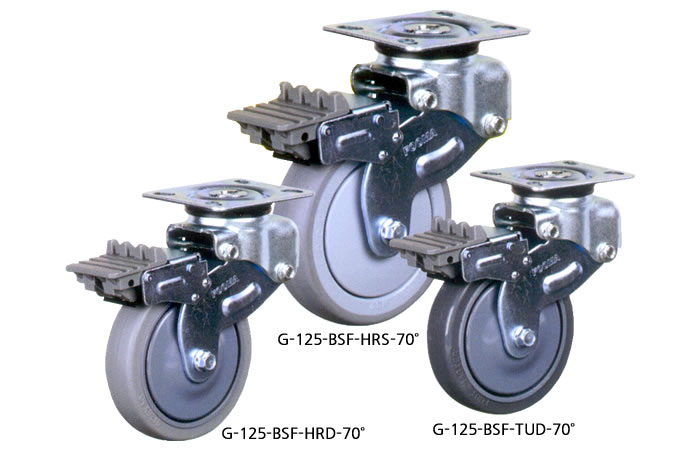

 | 충격흡수식 캐스터 - 특수고무를 활용하여 경하중에서도 충격흡수 가능.
용도 :
- 공정간 이동 물류용 대차
- 크린룸용 대차
- 충격흡수가 필요한 장비 또는 대차
개당허용하중 : 100~120kg
4개당 하중: 개당하중 * 3
사용온도 : -10~+90°C |

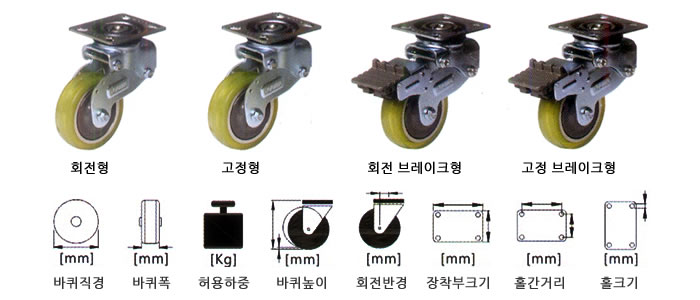

제원
| 품명 |
유형 |
바퀴
종류 |
쿠션 |
바퀴
직경 |
바퀴
폭 |
개당
허용하중 |
바퀴
높이 |
회전
반경 |
장착부
크기 |
홀간
거리 |
홀
크기 |
| G-100-ASF |
회전형 |
TUS
HRS
TUD
HRD
LUD |
50° |
100 |
30
32
30
30
30 |
100
100
100
100
120 |
150-10 |
45~50 |
100*85 |
80*60
77*45 |
9 |
| G-100-ARF |
고정형 |
| G-100-BSF |
회전 브레이크형 |
| G-100-BRF |
고정 브레이크형 |
| G-125-ASF |
회전형 |
TUS
HRS
TUD
HRD
LUD |
70° |
125 |
30
32
30
30
30 |
110
110
110
110
120 |
177.5-10 |
50~55 |
100*85 |
80*60
77*45 |
9 |
| G-125-ARF |
고정형 |
| G-125-BSF |
회전 브레이크형 |
| G-125-BRF |
고정 브레이크형 |
| G-150-ASF |
회전형 |
TUD
HRD
LUD |
70° |
150 |
30
30
30 |
110
110
120 |
200-10 |
50~57 |
100*85 |
80*60
77*45 |
9 |
| G-150-ARF |
고정형 |
| G-150-BSF |
회전 브레이크형 |
| G-150-BRF |
고정 브레이크형 |
재질
 |
|
① 취부판 : 프레스 스틸
② 몸체 : 프레스 스틸
③ 다리 : 프레스 스틸
④ 스프링 : 특수고무
⑤ 바퀴 : 바퀴종류 참조
⑥ 표면처리 : 아연도금 |
바퀴제원
 |
 |
 |
- 사출우레탄
- PP 코어
- 1 볼어링 |
- 고무(Shore A85)
- PP 코어
- 1 볼어링 |
- 사출우레탄(Shore A92)
- PP 코어
- 2 볼어링 |
 |
 |
|
- 고무(Shore A85)
- PP 코어
- 2 볼어링 |
- 주형우레탄(Shore A90)
- 알루미늄 코어
- 2 볼어링 |
|
■ 선택사항
|
|
