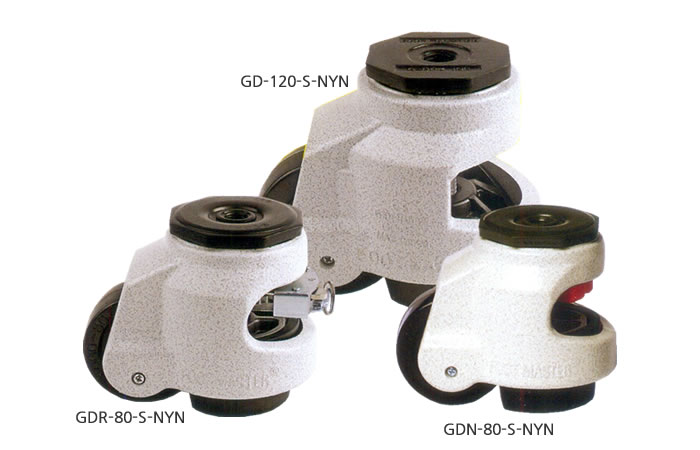

 | 높이 조절 캐스터 - 이동후 고정의 최고의 솔루션, 진동 방지 패드
(특허) GDR 라쳇시스템 - 1003164010000
용도 :
- 알루미늄 프로파일 / 파이프 조립 대차
- 검사기, 측정기 등 정밀기계 장치
- 자동판매기, ATM기 등 일반기계 장치
- 통신장비, 의료장비
- 작업대, 유틸리티 받침대.
허용하중 : 50~1500kg
사용온도 : -10°C ~ +90°C
추천하중(/4개) : 1개 허용 하중 * 2 |

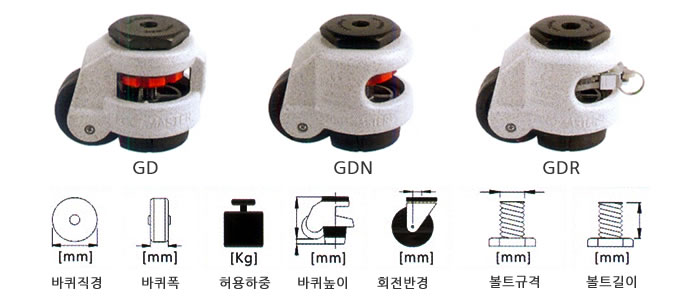

■ 사양
| GD |
GDN |
GDR |
바퀴종류 |
바퀴직경 |
바퀴폭 |
개당허용하중 |
바퀴높이 |
회전반경 |
볼트규격 |
볼트길이 |
| GD-40-S |
GDN-40-S |
|
NYN |
42 |
20 |
50 |
71+10 |
30 |
M8*1.25P |
10 |
| GD-60-S |
GDN-60-S |
GDR-60-S |
NYN |
50 |
25 |
250 |
82+10 |
36 |
M12*1.75P
M16*2.0P |
18 |
| HUP |
25 |
| MCN |
25 |
| GD-80-S |
GDN-80-S |
GDR-80-S |
NYN |
63 |
28 |
500 |
103+15 |
46 |
M12*1.75P
M16*2.0P |
16 |
| HUP |
28 |
| MCN |
28 |
| GD-100-S |
|
|
NYN |
75 |
30 |
750 |
120+12 |
53 |
M16*2.0P |
24 |
| HUP |
30 |
| MCN |
30 |
| GD-120-S |
|
|
NYN |
75 |
30 |
1000 |
120+12 |
52 |
M16*2.0P |
24 |
| MCN |
30 |

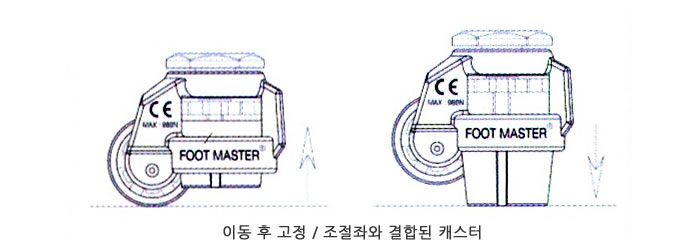

■사용방법
 |
장비를 원하는 장소로 이동한 후에, 고정이 필요한 경우 기존에는 레벨장치가 필요하엿으나, FOOT MASTER 높낮이조절 캐스터는 이동과 고정을 동시에 핻결하였습니다.
또한, 고무쿠션은 미세한 진동을 잡아주어, 장비를 완벽하에 고정된 상태로 유지시켜 줍니다.
설치물의 Lay-out 변경이 필요한 경우, 고무쿠션을 조정하여 간편하게 이동이 가능하며, 다목적 캐스터의 역할을 완벽하게 수행합니다. |
■ 재질
 |
|
① 취부판 : 프레스 스틸(40~120), 단조 스틸(150)
② 몸체 : 알루미늄
③ 핸들 : ABS(40~100), Bolt(120~150), Ratchet(GDR)
④패드 : NBR(40~100), ABS(120), AL(150)
⑤바퀴 : 바퀴종류 참조
⑥ 표면처리 : 분체도장 & 아연도금 |
■ 바퀴종류
 |
 |
 |
| - 나일론(Shore D70) |
- 주형 우레탄(Shore D70)
- 알루미늄 코어
- 플레인 베어링 |
- MC Nylon |

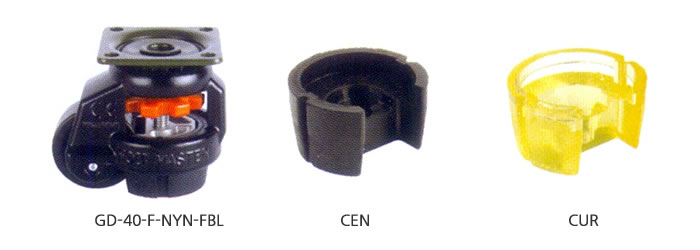

■ 선택사항
FBL : 검정색 몸체 가능.
CEN : 대전방지 패드 가능(only 40/60/80/100)
CUR : 우레탄 패드 가능(only 40/60/80/100) |
 |
|
|
