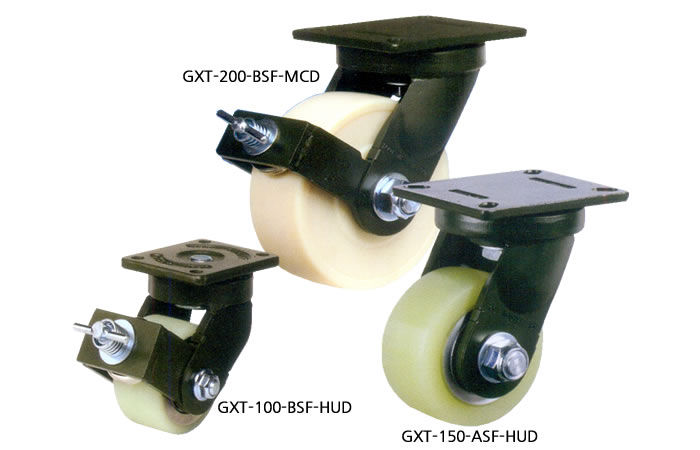

 | 고하중 캐스터
특허 : 캐스터의 브레이크 시스템 - 1013194520000
용도 :
- 고하중 장비
- 각종 고하중 대차
개당허용하중 : 650~1000kg
4개당 하중: 개당하중 * 3
사용온도 : -10~+80°C |

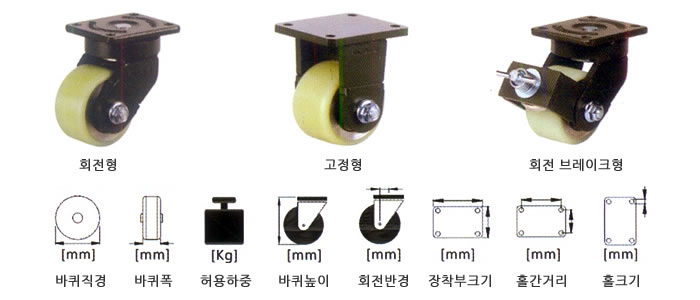

제원
| 품명 |
유형 |
바퀴
종류 |
바퀴
직경 |
바퀴
폭 |
개당
허용하중 |
바퀴
높이 |
회전
반경 |
장착부
크기 |
홀간
거리 |
홀
크기 |
| GXT-80-ASF |
회전형 |
HUD
MCD |
80 |
48 |
500
800 |
120 |
40 |
100*85 |
80*60 |
9 |
| GXT-80-ARF |
고정형 |
| GXT-80-BSF |
회전 브레이크형 |
| GXT-100-ASF |
회전형 |
HUD
MCD
NYD |
100 |
48 |
600
900
900 |
140 |
40 |
100*85 |
80*60 |
9 |
| GXT-100-ARF |
고정형 |
| GXT-100-BSF |
회전 브레이크형 |
| GXT-125-ASF |
회전형 |
HUD
MCD |
125 |
70 |
1100
1500 |
170 |
77.5 |
175*140 |
148*111
132*99 |
14 |
| GXT-125-ARF |
고정형 |
| GXT-125-BSF |
회전 브레이크형 |
| GXT-150-ASF |
회전형 |
HUD
MCD |
150 |
68
70 |
1500
2200 |
224
200 |
48
80 |
175*140 |
148*111
132*99 |
14 |
| GXT-150-ARF |
고정형 |
| GXT-150-BSF |
회전 브레이크형 |
| GXT-200-ASF |
회전형 |
HUD
MCD |
200 |
68
70 |
2000
2500 |
275
260 |
60
75 |
175*140 |
148*111
132*99 |
14 |
| GXT-200-ARF |
고정형 |
| GXT-200-BSF |
회전 브레이크형 |
 |

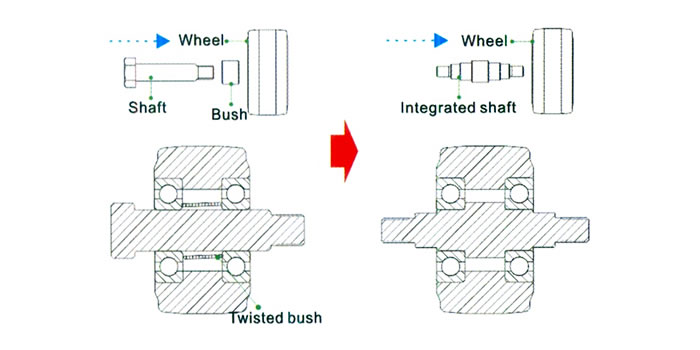

| 일반적인 고하중 캐스터가 가진 Bush와 Shaft가 분리된 구조는 주행 중, 베어링 손상을 일으켜 캐스터를 파손시키는 원인이 될수 있습니다. GXT시리즈는 특수설계를 통해 Bush-Shaft 일체형 구조를 채택하였습니다. 이는 기계공학적 관점에서 공차로 인한 파손 가능성을 원천적으로 제거, 고하중 환경에서 원활한 주행을 가능하게한 기술입니다. |
재질
 |
|
① 취부판 : 단조 스틸 / 카본 스틸
② 몸체 : 단조 스틸 / 카본 스틸
③ 바퀴 : 바퀴종류 참조
④ 표면처리 : 분체도장 & 아연도금 |
바퀴 종류
 |
 |
 |
- 주형우레탄
80~100 :
Shore A70
125~200 :
Shore A95
- 알루미늄 / 스틸 코어
- 2 볼베어링 |
- MC 나일론(Shore D80)
- 2 볼어링 |
- MC 나일론(Shore D70)
- 2 볼베어링 |
|
|
