 | 특징 :

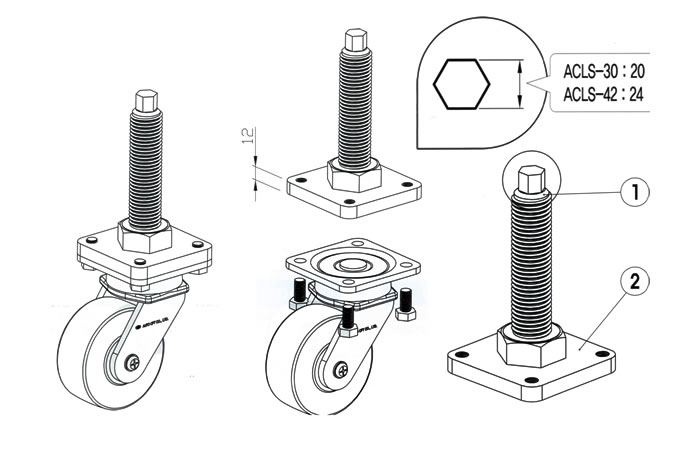

- 손쉬운 이동성, 고정성, 높낮이 조절 및 360도 회전 일체형
- 큰폭의 높낮이 조절이 가능.
- 상,하측 육각부로 장비장착시 조립 용이.
- 다양한 중하중시리즈 부착 가능.
용도 :
- 반도체 제조장비, 전자부품 생산설비, 현상기, 실험장비, 이화학기기
장착가능제품 :
- ACMU-75SF/RF, ACMM-75SF/RF
- ACMU-100SF/SFB/RF/RFB, ACMM-100SF/SFB/RF/RFB
- ACMU-125SF/SFB/RF/RFB, ACMM-125SF/SFB/RF/RFB
- ACMU-150SF/SFB/RF/RFB, ACMM-150SF/SFB/RF/RFB
개당 허용 하증 : 400~700kg/EA
추천 허용 하중 : 1200~2400kg/4EA
사용온도 : -10~60℃

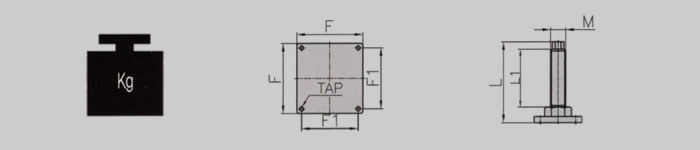

ROHS 대응 가능 | ■ 치수
| MODEL |
자중
(kg) |
허용하중1EA
(kg) |
허용하중4EA
(kg) |
F |
R |
TAP |
L |
L1 |
M |

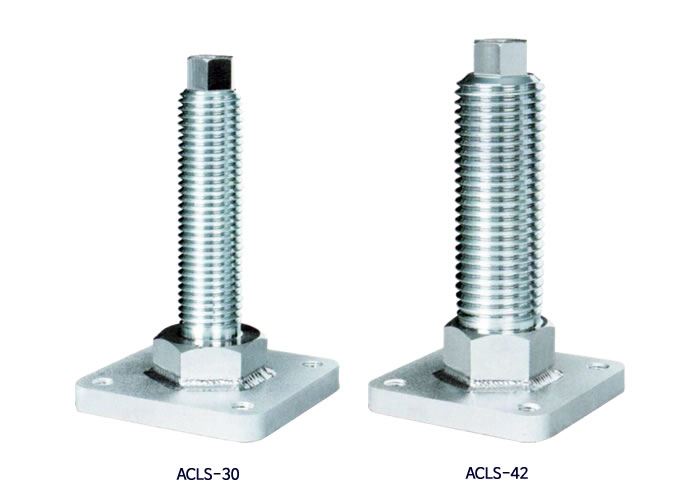

| ACLS-30 |
1.64 |
ACMU/ACMM 시리즈 하중에 따름 |
95*95 |
70*70 |
M10 |
161 |
115 |
M30*3.5P |
| ACLS-42 |
2.28 |
95*95 |
70*70 |
M10 |
168 |
115 |
M42*4.5P |
| MODEL |
①BOLT |
②PLATE |
| 재질 |
표면처리 |
재질 |
표면처리 |
| ACLS-30 |
S45C |
아연도금 |
SS400 |
아연도금 |
| ACLS-42 |
|
|
