 | 특징 :
- 고하중용(ULTRA HEAVY DUTY PURPOSE)
- 30°사다리꼴 나사
재질 : STEEL((무전해니켈도금)
※기타 특수사양은 주문제작함(PARTICULAR CASE IS MADE-RO-ORDER) | ■ 사양

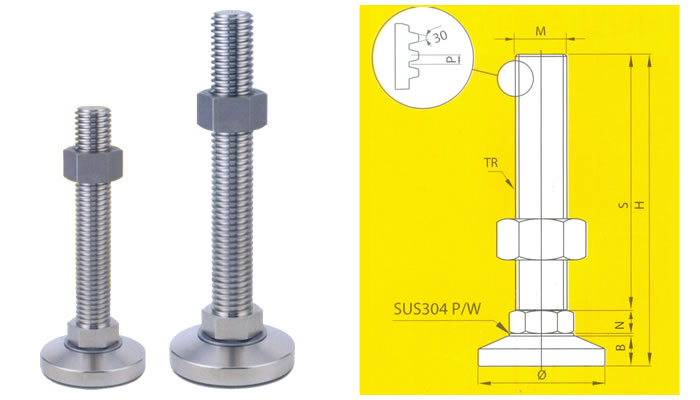

| MODEL |
DIMENSIONS |
MATERIALS |
표면처리
(FINSH) |
허용하중
(4EA/KG) |
| Ø |
M |
S |
H |
N |
P/W |
B |
BOLT &NUT |
하부 |
| WTr 42 |
127 |
M42*6 |
150 |
205 |
22 |
3 |
30 |
SM45C |
SM45C |
무전해
니켈도금
(E-Ni) |
12000 |
| 200 |
255 |
| 250 |
305 |
| 300 |
355 |
| WTr 52 |
147 |
M52*7 |
150 |
215 |
27 |
3 |
35 |
16000 |
| 200 |
265 |
| 250 |
315 |
| 300 |
365 |
| WTr 60 |
147 |
M60*7 |
150 |
215 |
27 |
3 |
35 |
20000 |
| 200 |
265 |
| 250 |
315 |
| 300 |
365 |

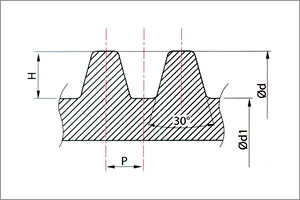

※사다리꼴 조절좌의 특징 :
사다리꼴 나사에 무전해 니켈도금을 함으로써 내열성, 내마모성, 비오염성 및 밀착성이 우수하고, Hv400~500 정도로 표면경도가 우수함. 열처리시에는 Hv900~1000까지 가능함 |
 |
| |
P |
d1 |
d |
H |
| Tr42*6P |
6 |
34.5 |
42 |
3.75 |
| Tr52*7P |
7 |
43.3 |
52 |
4.35 |
| Tr60*7P |
7 |
51.3 |
60 |
4.35 |
|
NOTE
1.d1:골지름
2.d:외경
3.H:산높이 |
|
|
|
|
